구조용 커플러
HOME > >

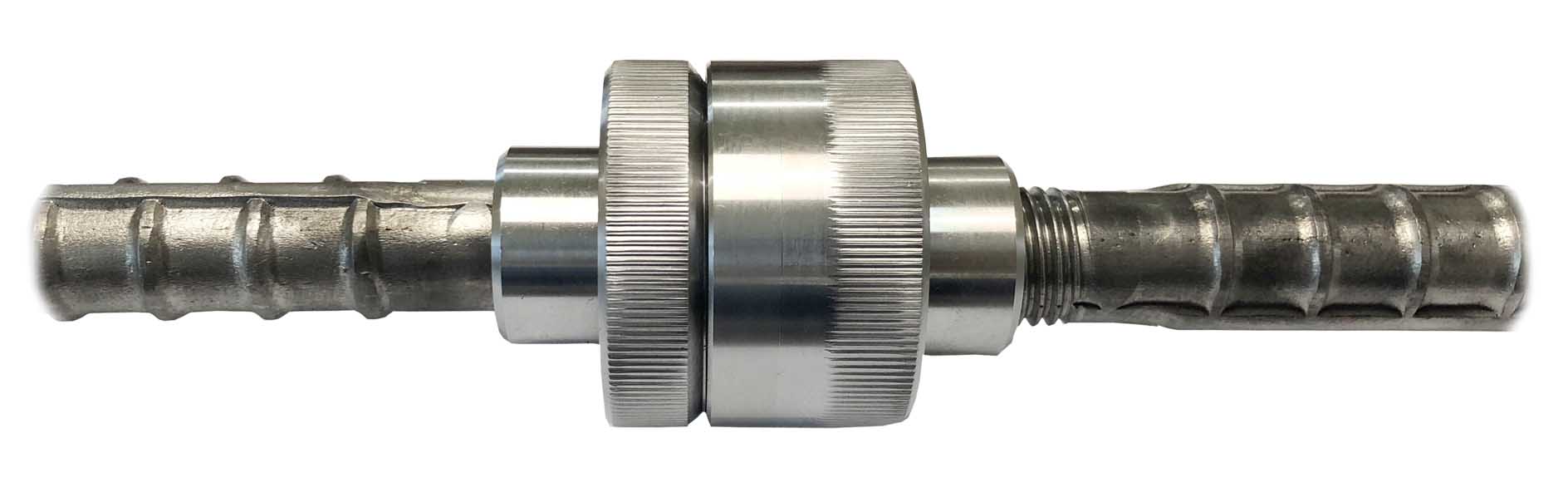

특징
- 나사 가공된 철근 연결용 구조용 커플러
- 수직 방향뿐만 아니라 수평, 대각선 등 다양한 방향으로 철근 이음 가능
- 인장응력뿐만 아니라 압축, 전단 및 휨 응력에 저항
- 연결하고자 하는 철근이 양쪽 모두 고정되어 있어도 체결 가능
- 양쪽으로 고정된 철근의 센터공차 및 길이공차 흡수
- 즉각적인 구조적 연결로 시공기간 단축
- 주문 후 제작

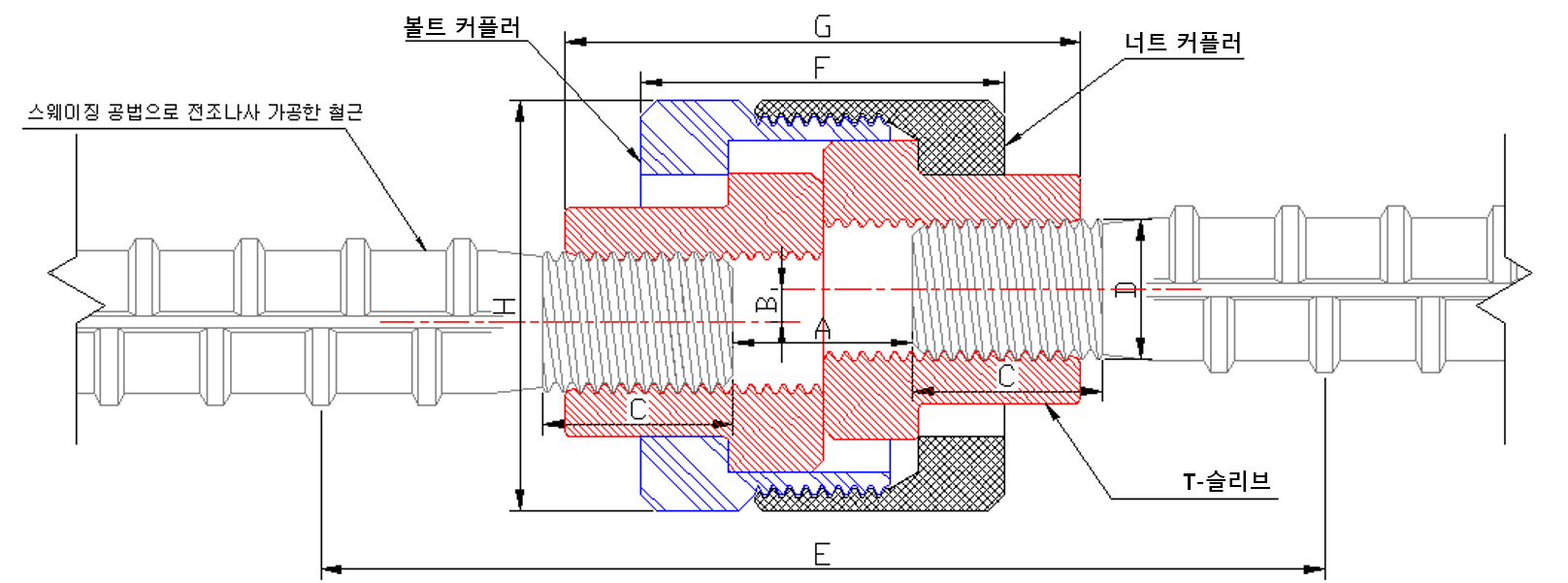

규격표
- A
- 연결할 철근의 유지간격
- B
- 철근과 철근의 센터 공차흡수 범위
- C
- 철근의 스웨이징 나사 가공길이
- D
- 나사치수 및 피치
- E
- 커플러 체결을 위한 최소 공간 확보길이
- F
- 커플러 A, 커플러 B 체결 길이
- G
- 전체 PC커플러 길이
- H
- 커플러 최대 외경
| 구분 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| D16 | 10~20 | 4.0 | 29.0 | 1N-M16.0 | 125.0 | 40.0 | 58.0 | 43.8 |
| D19 | 10~20 | 4.0 | 32.5 | 1N-M20.0 | 135.0 | 44.0 | 65.0 | 51.0 |
| D22 | 10~20 | 5.0 | 35.0 | 1N-M23.0 | 145.0 | 48.0 | 70.0 | 60.0 |
| D25 | 12~24 | 5.0 | 42.0 | 2N-M26.0 | 170.0 | 52.0 | 84.0 | 66.0 |
| D29 | 15~30 | 5.0 | 47.5 | 2N-M29.5 | 200.0 | 64.0 | 95.0 | 75.5 |
| D32 | 15~30 | 6.0 | 50.0 | 2N-M32.5 | 215.0 | 71.0 | 100.0 | 84.0 |
| D35 | 15~30 | 6.0 | 52.5 | 2N-M36.0 | 235.0 | 84.0 | 105.0 | 92.5 |
| D38 | 15~30 | 6.0 | 55.0 | 2N-M39.0 | 255.0 | 92.0 | 110.0 | 100.0 |
| 공차 | ±0.5 | ±0.1 | ±0.1 | -0.3 | ±10.0 | +2.0 | +2.0 | ±0.1 |
단위 : mm※ 위 규격을 기본으로 현장상황 및 수요처의 요구사항에 따라 변경 가능합니다.
부품명

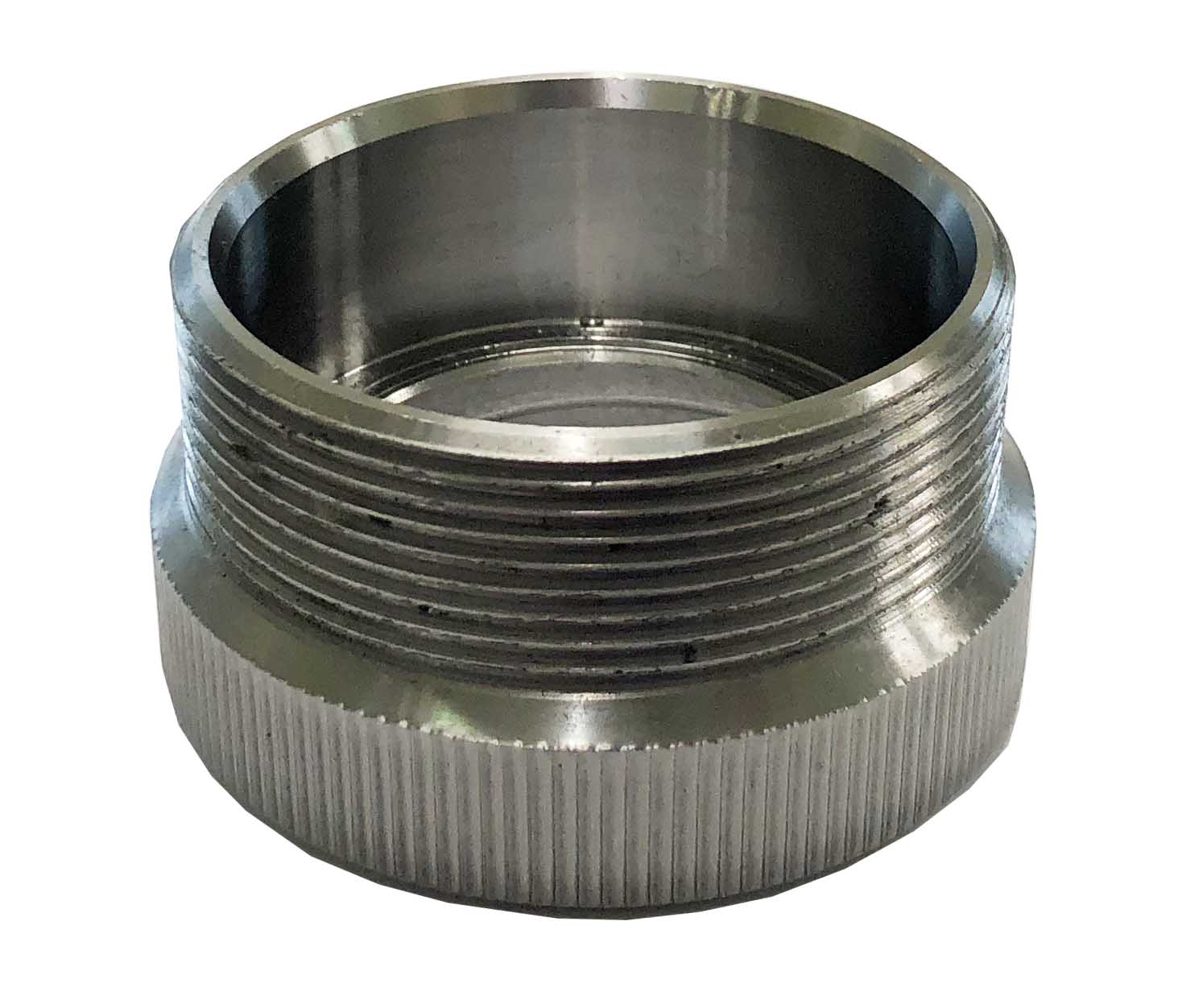

볼트 커플러

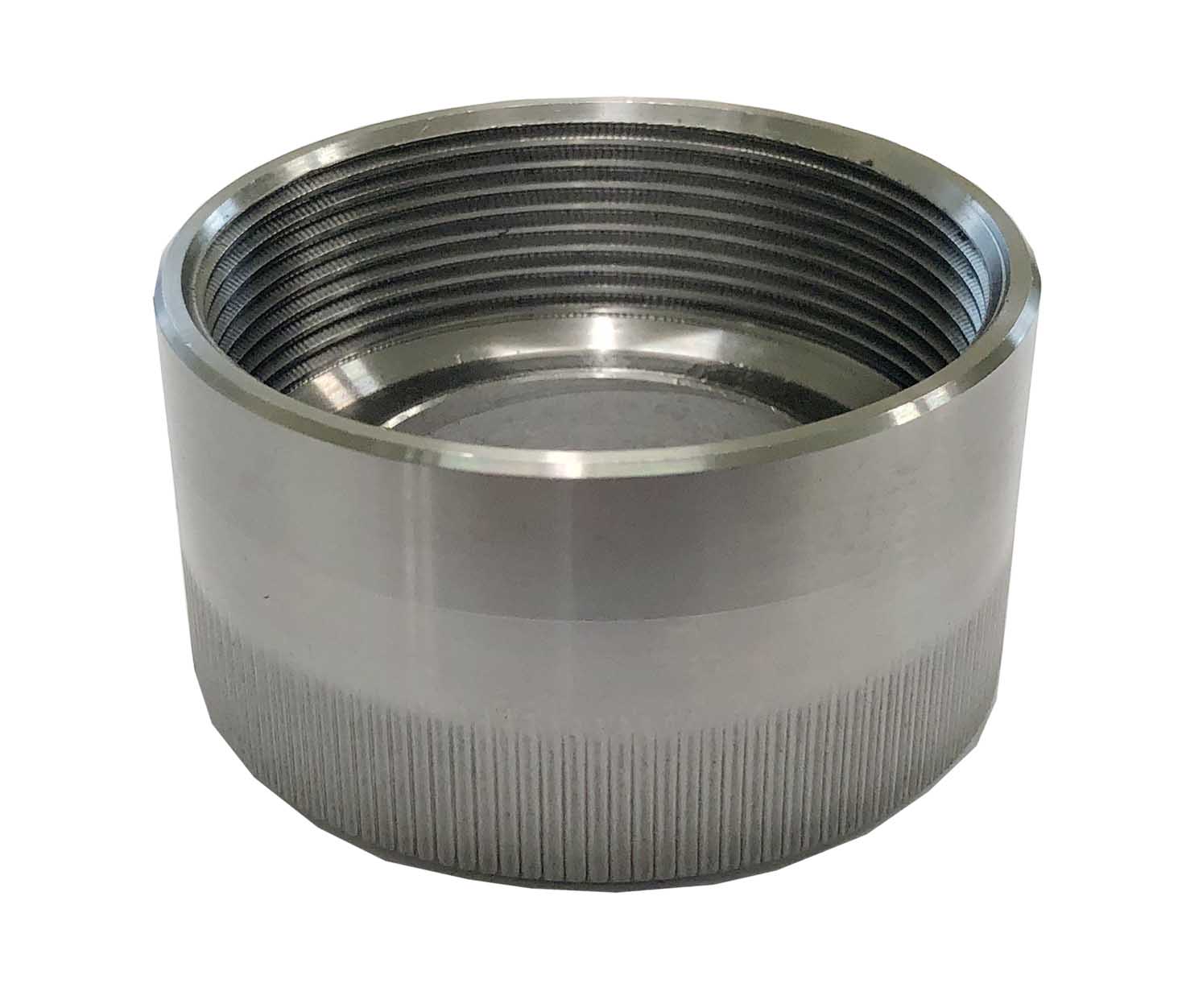

너트 커플러

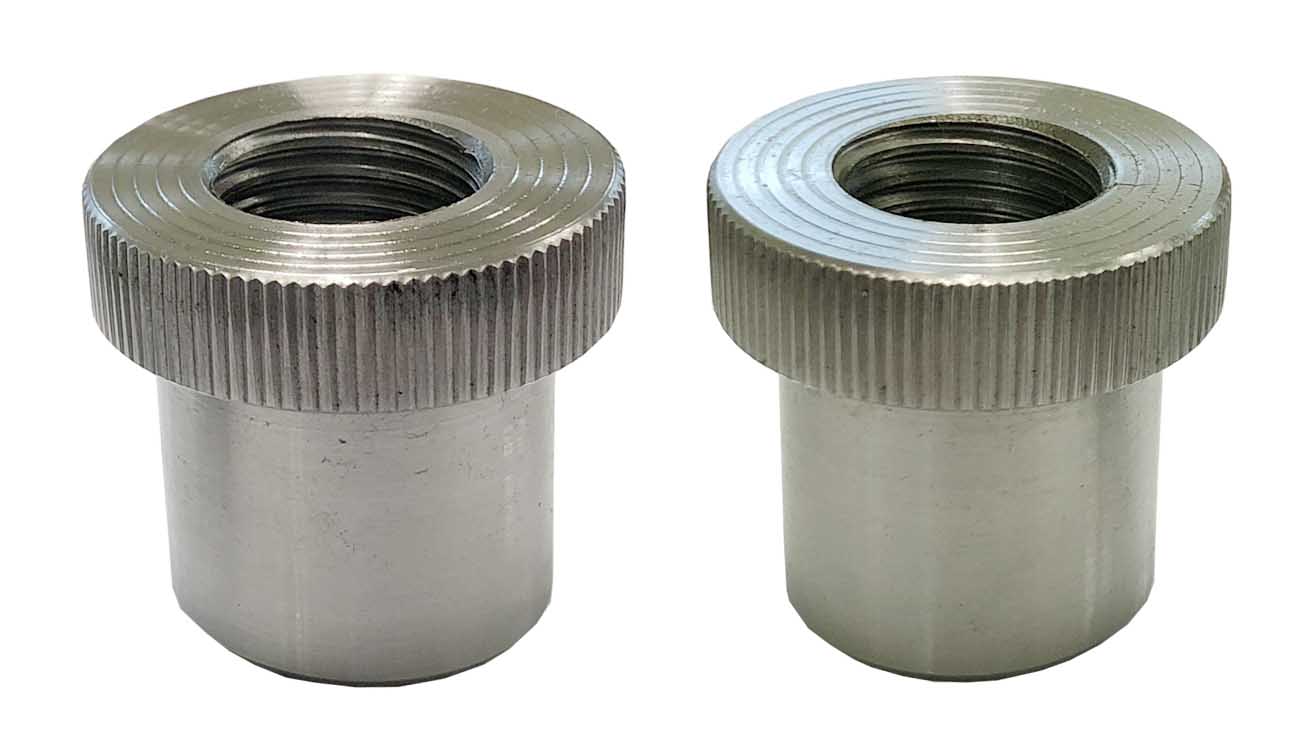

T-슬리브
체결순서

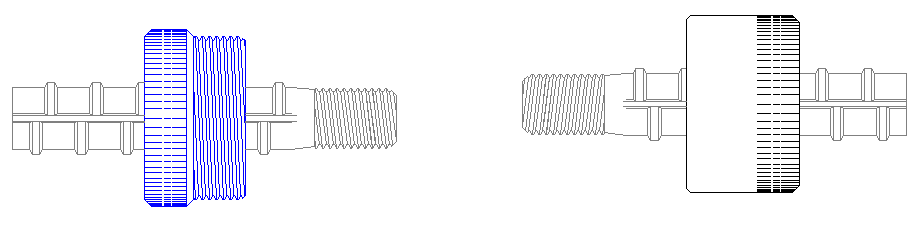

1.연결할 철근 양 끝단에 장나사, 단나사 가공을 하고 볼트 커플러와 너트 커플러를 삽입한다.
(볼트 커플러와 너트 커플러는 철근 장나사, 단나사 어느 쪽에 삽입하든 상관없음)

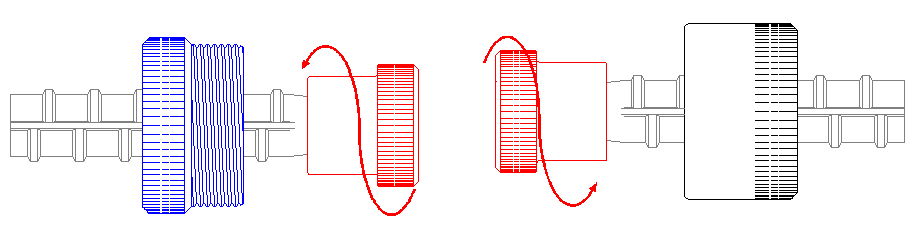

2. T-슬리브를 양쪽 철근 나사 부위에 나사 체결한다.

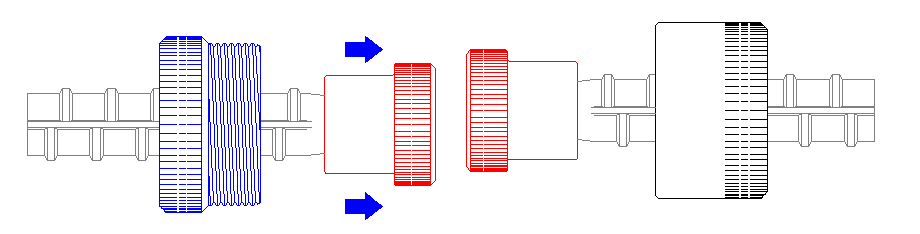

3. 구조물을 옮겨 철근 간격 및 센터를 규격표에서 제시한 설정치수에 맞도록 위치한다.

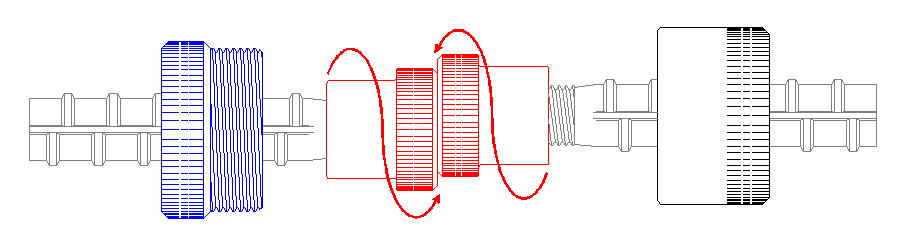

4.체결되어 있는 T-슬리브를 풀고 조이며 맞닿도록 하고, 전체 구조물의 수직 및 수평 등을 조절한다. 맞닿는 면에 유격이나 틈이 없도록 한다.

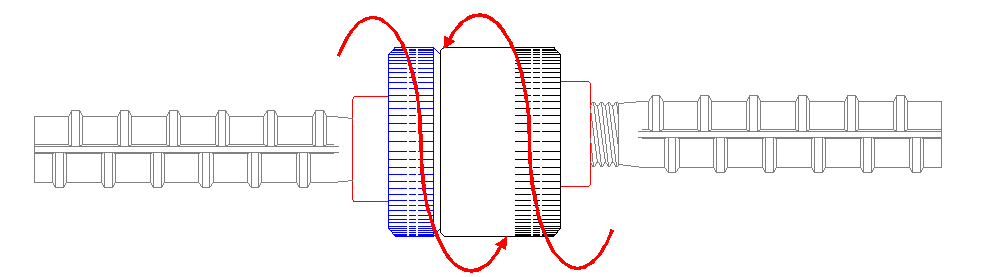

5. 볼트 커플러와 너트 커플러를 서로 나사 조임하여 체결을 완성한다.
