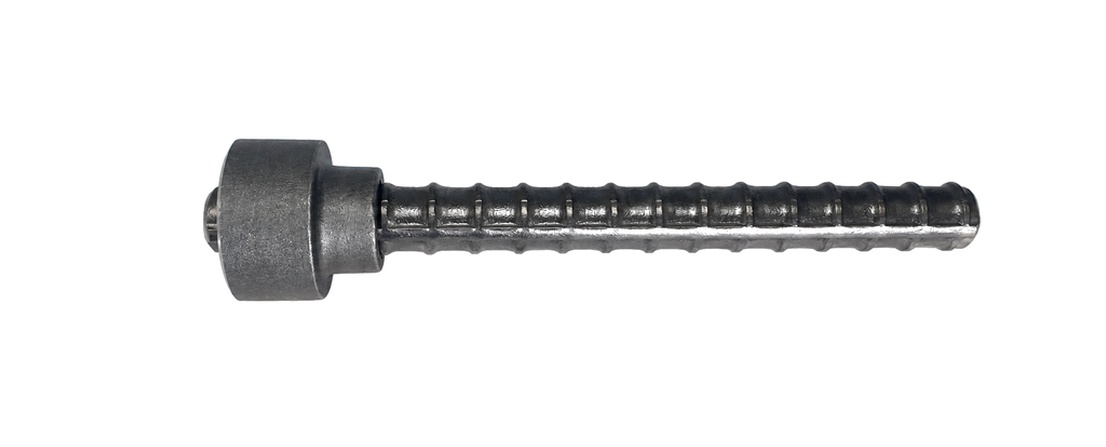

터미네이터(확대머리철근 정착구)
HOME > >
특징
- 나사 가공하지 않은 철근에도 현장에서 체결할 수 있는 확대머리 정착구
- 표준갈고리 정착 시공이 어려운 부위에 적용
- 기초·벽체·보·기둥 접합부 등 철근 단부 정착에 활용
- 빠르고 간편한 시공
- 철근 소재비 및 가공비 절감
- 정착 길이 확보가 제한되거나 철근이 밀집된 구간의 배근 상세 단순화
- 콘크리트 구조물 제거 및 확장 용이

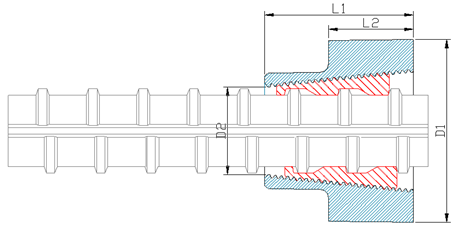

규격표
- L1
- 정착구 몸체의 전체 길이
- L2
- 확대머리 부분의 길이
- D1
- 확대머리 부분의 외경
- D2
- 철근 삽입부의 내경
| 구분 | L1 | L2 | D1 | D2 |
|---|---|---|---|---|
| D16 | 29.5 | - | 40.0 | 18.1 |
| D19 | 35.0 | - | 45.0 | 21.5 |
| D22 | 43.7 | 25.9 | 51.8 | 25.6 |
| D25 | 51.4 | 31.3 | 57.9 | 29.0 |
| D29 | 54.5 | 34.5 | 65.0 | 33.0 |
| D32 | 61.5 | 36.5 | 72.2 | 37.2 |
| 공차 | ± 2.0 | ± 1.0 | ± 1.0 | ± 1.0 |
단위 : mm※ 본 규격표의 치수는 제품의 성능 개선, 제조공정 변경 등의 사유로 변경될 수 있습니다.

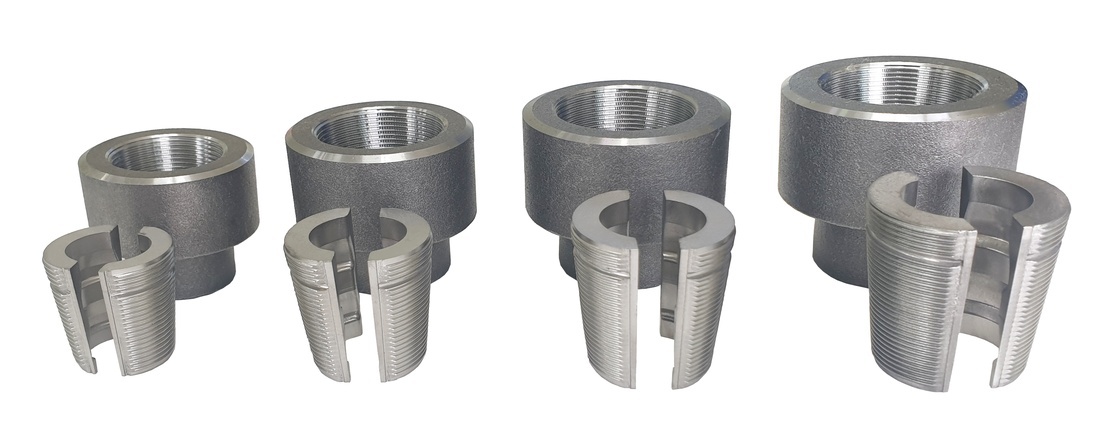

부품명
-

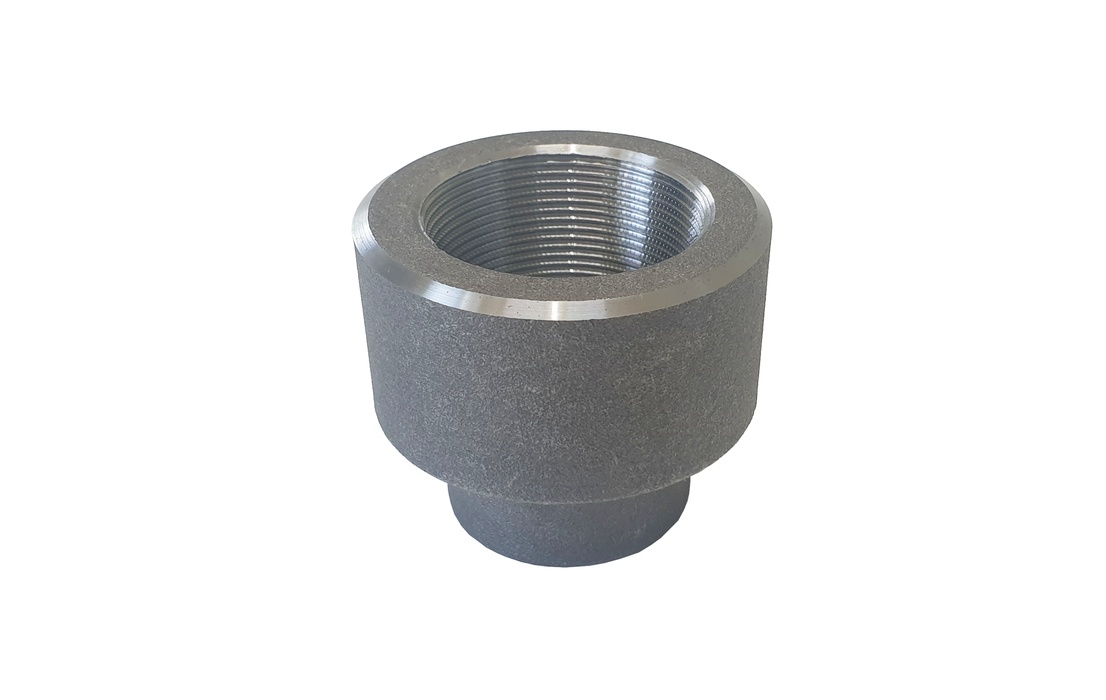

바디
-

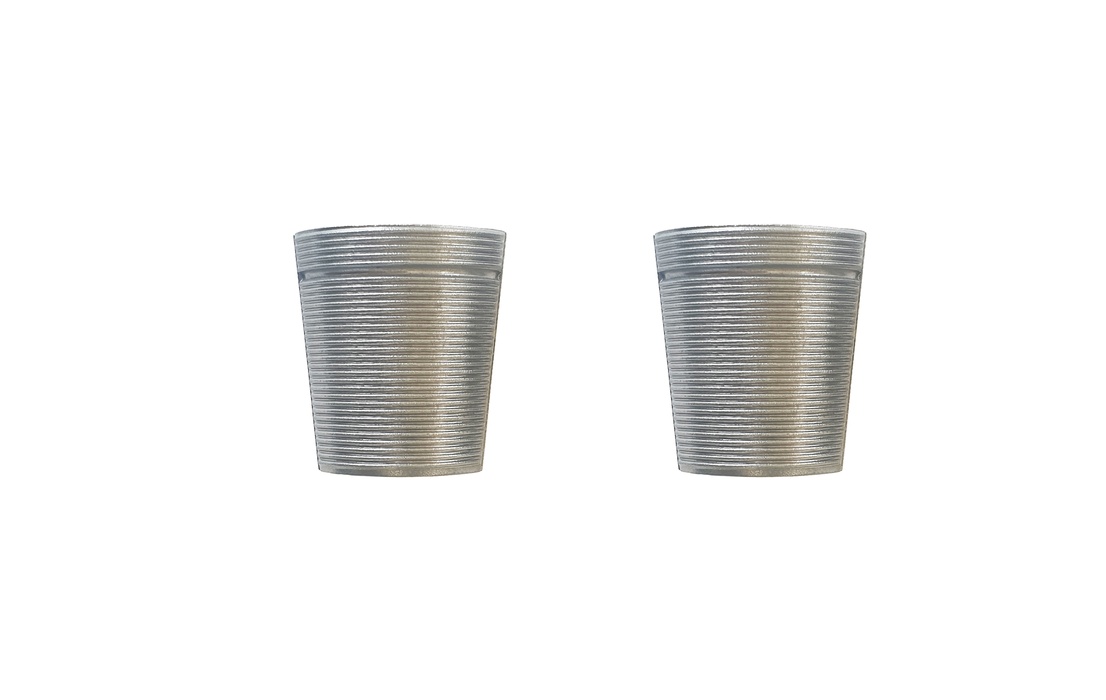

노브
체결순서
-

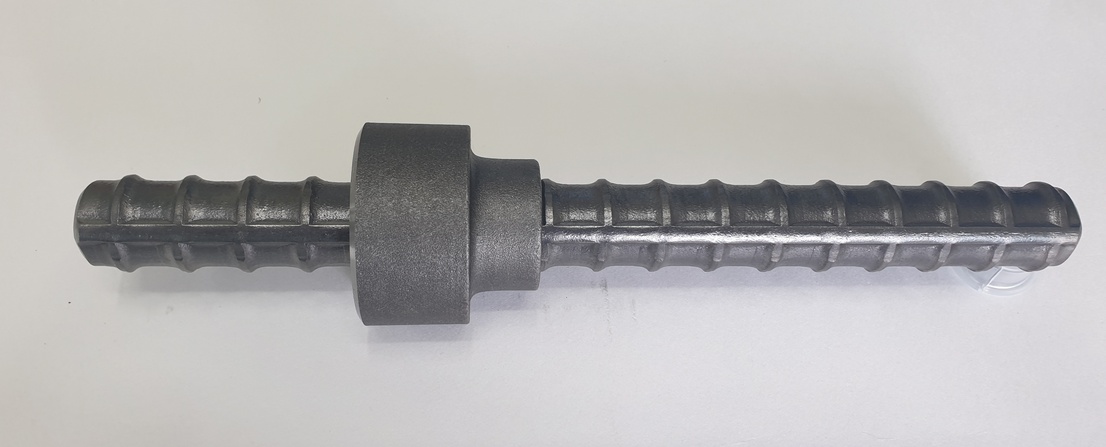

1. 철근에 바디를 삽입한다.
-

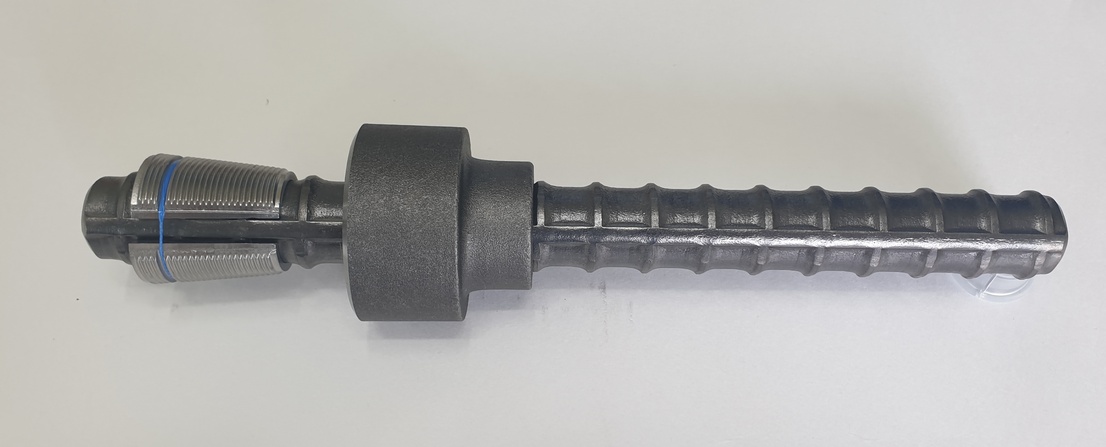

2. 철근의 첫 번째 마디 이후에 노브를 안착한다.
-

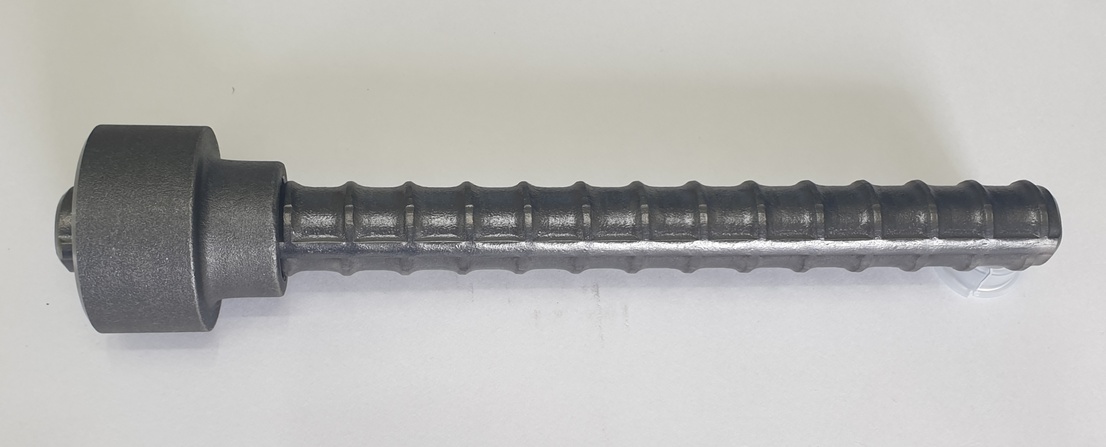

3. 바디와 노브를 손으로 돌려 잠금 후, 파이프렌치를 이용하여 철근이 완전 고정될 때까지 조임하여 조립을 완료한다.
시험사진
-

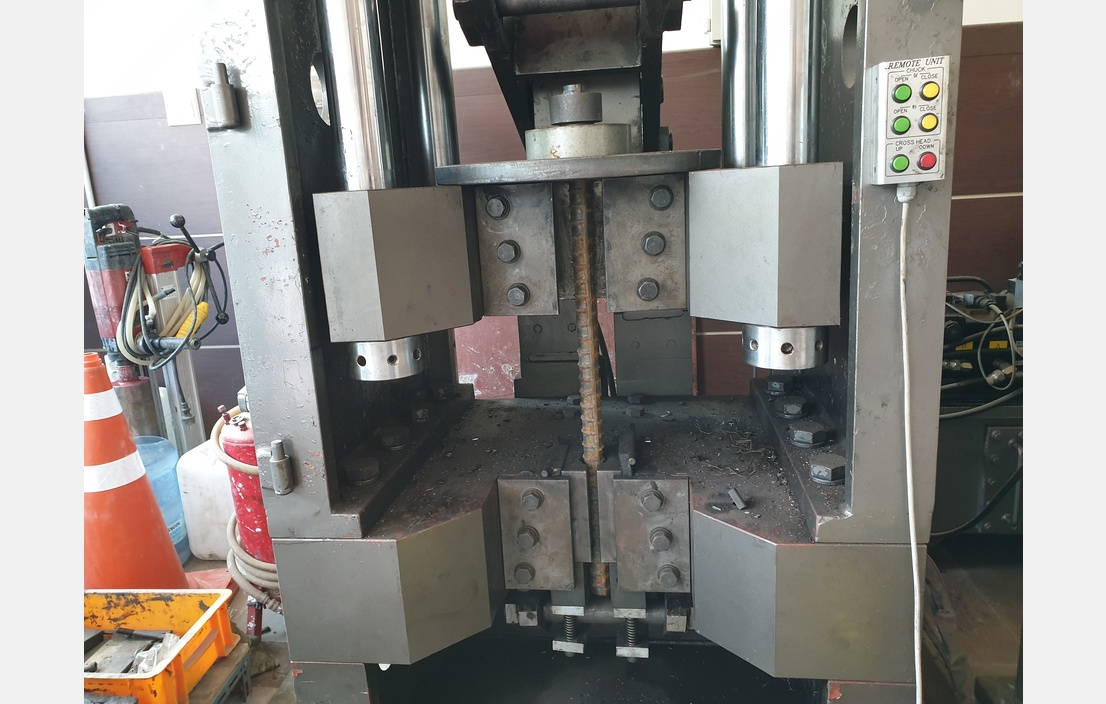

철근 파단 전
-

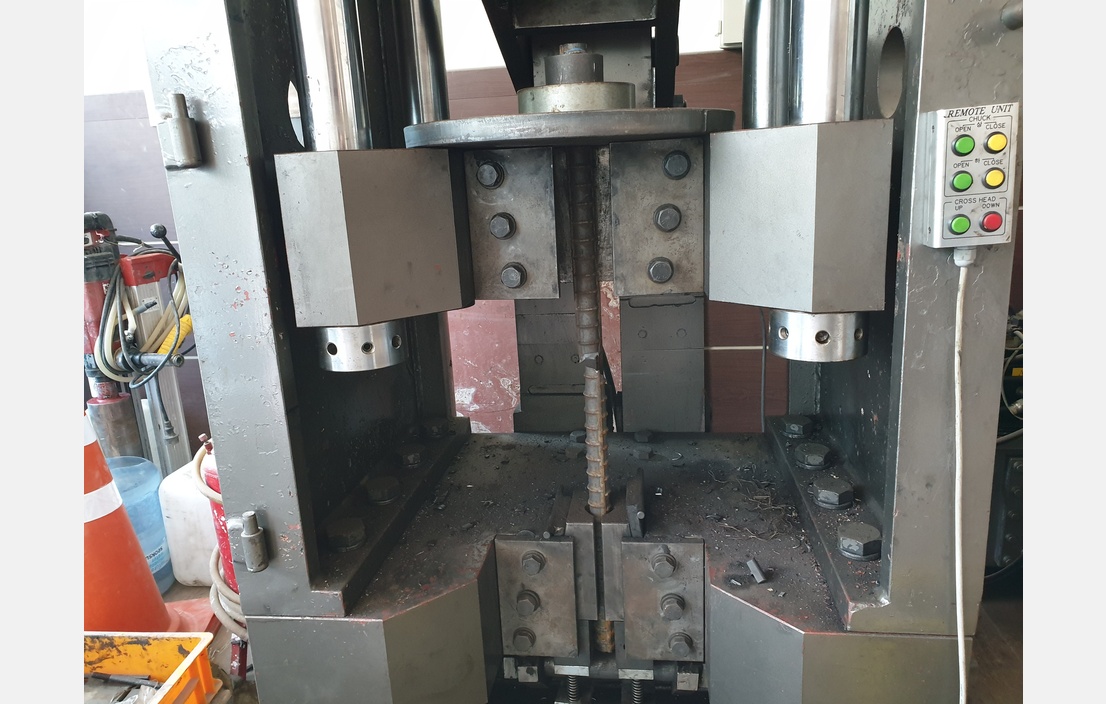

철근 파단 후

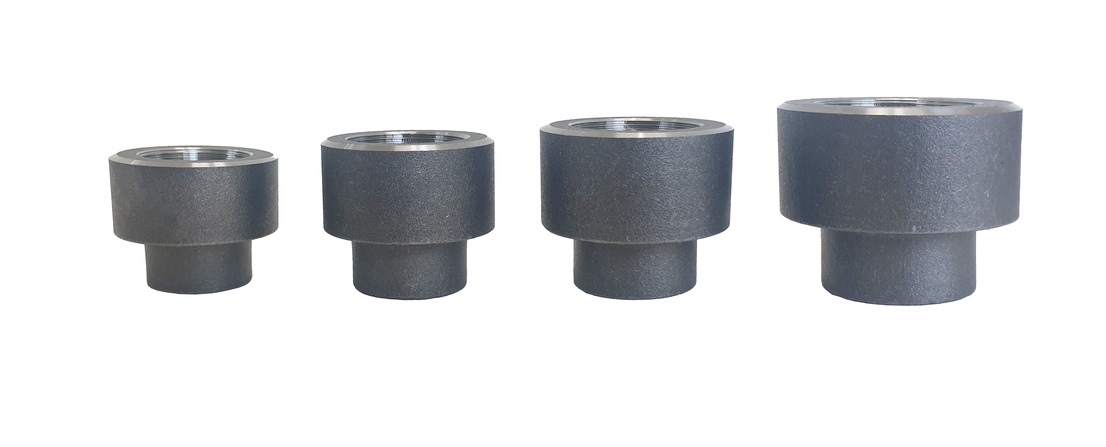

D22D25D29D32시험 및 관련 자료
아래 내용은 공개된 2025년 11월 시험성적서를 기준으로 요약한 품질 확인 정보입니다.
- 대상 제품
- 현장체결식 확대머리 정착구 SD600 (D16~D32)
- 시험 기준
- KS B 0802, KS D 3871
- 시험 기관
- 한국건설기술연구소
- 발행일
- 2025년 11월 21일
- 시험 항목
- 인장강도, 항복강도
- 시험 결과
- D16·D19·D22·D25·D29·D32 전 규격 합격
성적서의 측정값과 원본 이미지는 연결된 상세 페이지에서 확인할 수 있습니다. PDF 다운로드 링크가 아닙니다.
터미네이터 관련 특허
※ 제품 적용 시 설계도서와 현장 품질 기준을 함께 확인하시기 바랍니다.
제품 선택과 견적 안내
터미네이터는 어떤 현장에 필요할까요?
터미네이터는 철근 끝에 체결해 갈고리 대신 철근을 정착시키는 확대머리 정착구입니다. 보·기둥 접합부처럼 철근이 밀집되거나 갈고리 배근이 어려운 곳에서 배근을 간소화하는 데 활용합니다.
준성산업의 터미네이터는 나사 가공하지 않은 철근에도 현장에서 체결할 수 있습니다.
| 제품 | 용도 | 현장 확인사항 |
|---|---|---|
| 울트라 커플러 | 현장체결식 철근 이음 | 철근 강종·직경과 설치 공간 |
| 터미네이터 | 철근 단부 정착 | 정착 상세·설계 조건 |
| PC 커플러 | 프리캐스트 구조물용 철근 이음 | 센터·길이 공차와 철근 노출 길이 |
| 구조용 커플러 | 나사 가공된 고정 철근 이음 | 장·단나사 가공, 철근 간격과 체결 공간 |
제품 적용 전에는 철근 강종·직경과 현장 조건을 확인하고, 설계 요구사항에 맞는 시험자료를 검토해 주세요. 공개된 시험자료는 해당 시료·규격에 대한 결과입니다.
견적 문의에는 어떤 정보가 필요하나요?
제품명, 철근 규격 및 강종, 수량, 희망 납기일 등을 준비해 주세요.
문의하기 또는 053-581-5819로 전화 주시면 적용 제품·가격·납기, 공급원 승인서류 등을 상담할 수 있습니다.
