울트라 커플러
HOME > >
특징

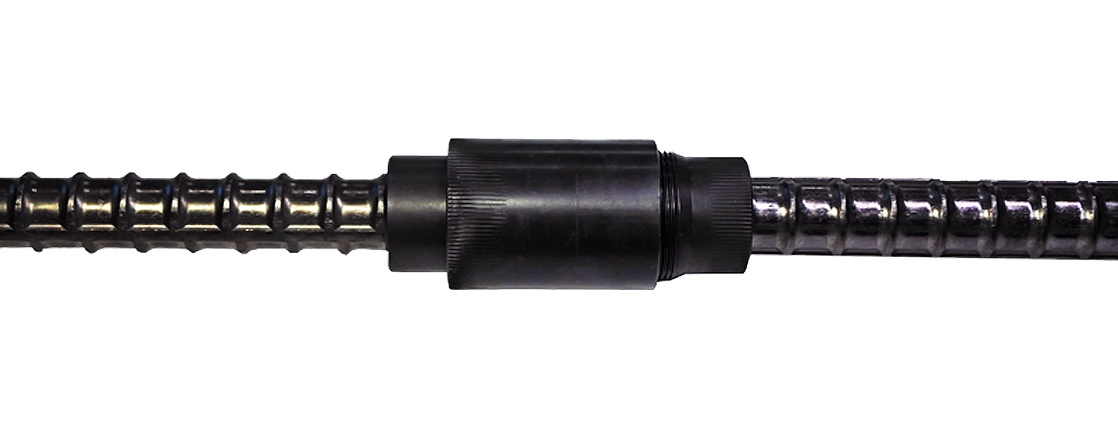

- 철근에 별도의 나사가공 없이도 이음이 가능한 현장체결식 철근 커플러
- 양쪽 철근이 고정되어 회전이 어려운 구간의 기계식 철근 이음에 적용
- 기둥·보·벽체·슬래브 등 주요 구조부의 철근 이음에 활용
- 용접용 및 특수내진용 철근에도 적용 가능
- KS D 0249 기준 일방향 인장 시험, 저사이클 반복 시험, 잔류변형 시험(정적 내력 시험) 보장
- 잔류변형 및 초기변형 최소화 (0.3mm이하)
- 콘크리트공사 국가 표준시방서 및 한국도로공사의 철근 이음 검사 기준 충족
- 유동철근에 선조립(노브, 슬리브) 시 시공현장에서 1분 이내 체결 가능
규격표

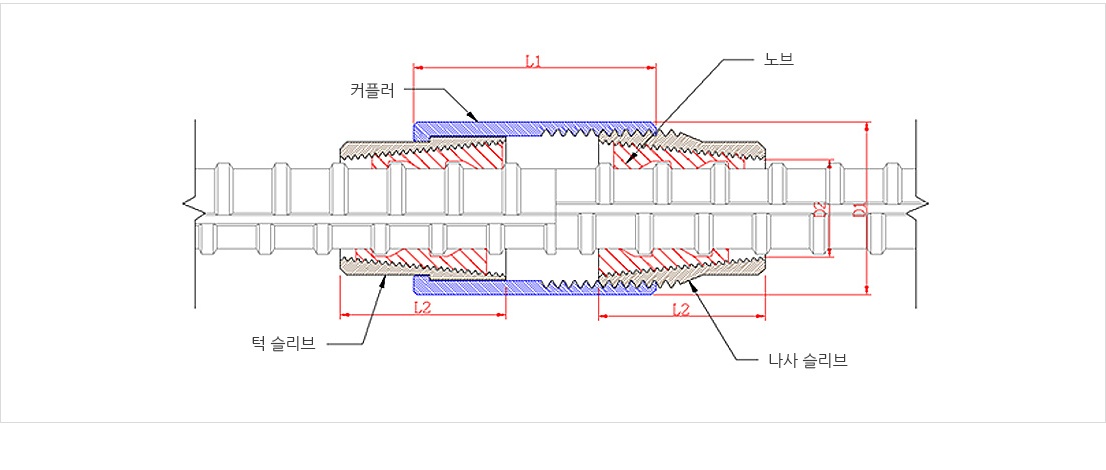

- L1
- 커플러 몸체의 길이
- L2
- 슬리브의 길이
- D1
- 커플러 몸체의 외경
- D2
- 철근 삽입부의 내경

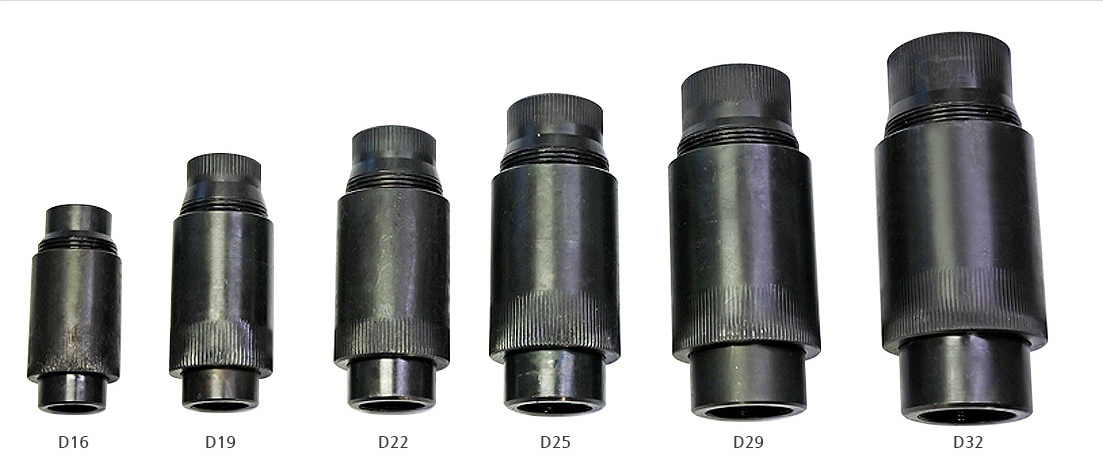

| 구분 | L1 | L2 | D1 | D2 |
|---|---|---|---|---|
| D13 | 42.0 | 24.5 | 28.5 | 15.5 |
| D16 | 51.5 | 29.5 | 34.0 | 19.0 |
| D19 | 62.5 | 38.0 | 42.0 | 22.5 |
| D22 | 68.5 | 43.5 | 48.0 | 26.5 |
| D25 | 77.0 | 49.0 | 54.0 | 29.0 |
| D29 | 81.0 | 54.5 | 62.0 | 32.5 |
| D32 | 92.0 | 61.0 | 67.0 | 36.5 |
| 공차 | ± 2 | ± 1.5 | ± 1.5 | ± 1.5 |
단위 : mm ※ 본 규격표의 치수는 제품의 성능 개선, 제조공정 변경 등의 사유로 변경될 수 있습니다.

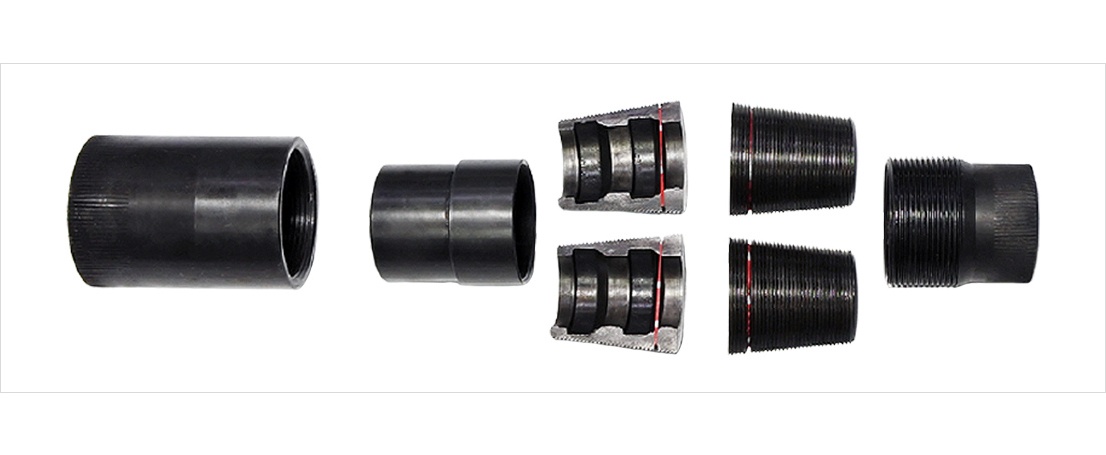

부품명
-
커플러
-
나사 슬리브
-
턱 슬리브
-

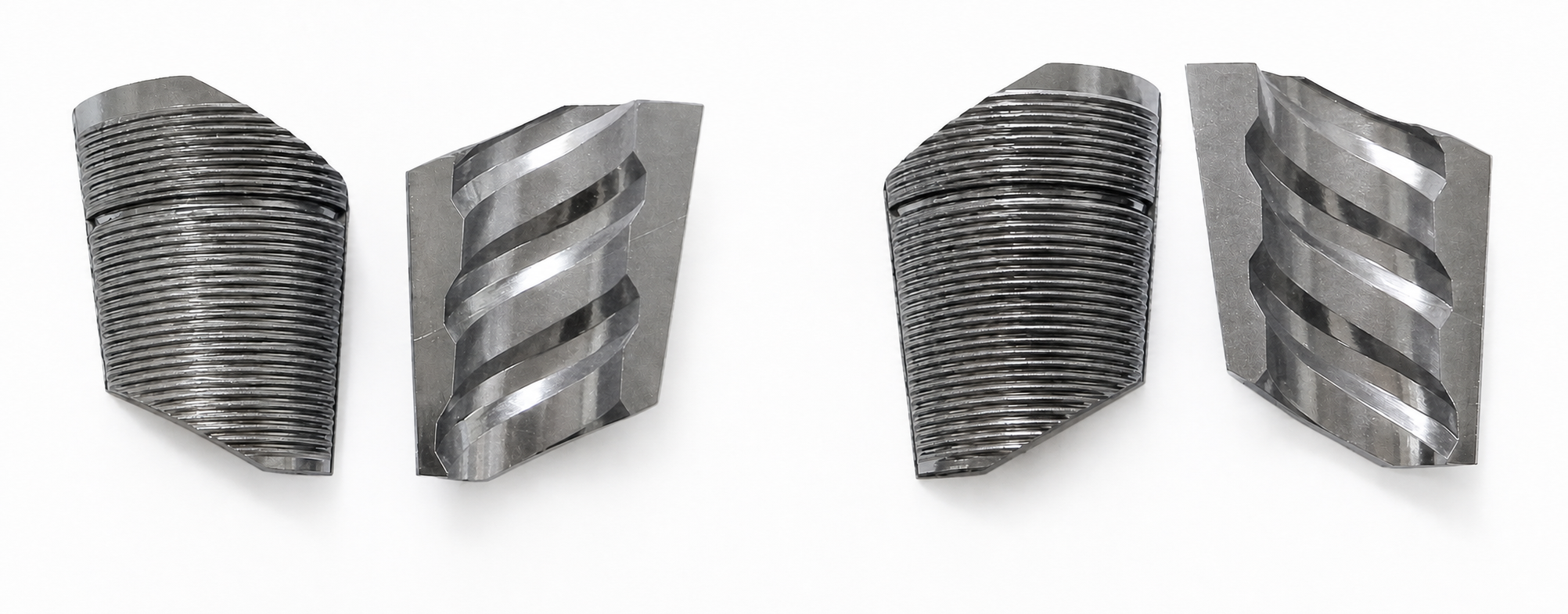

노브
체결순서
-

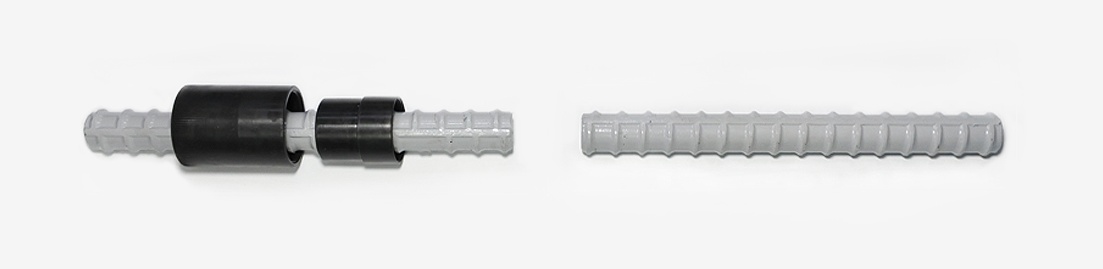

1. 한쪽 철근에 커플러와 턱슬리브를 순서대로 삽입한다.
-

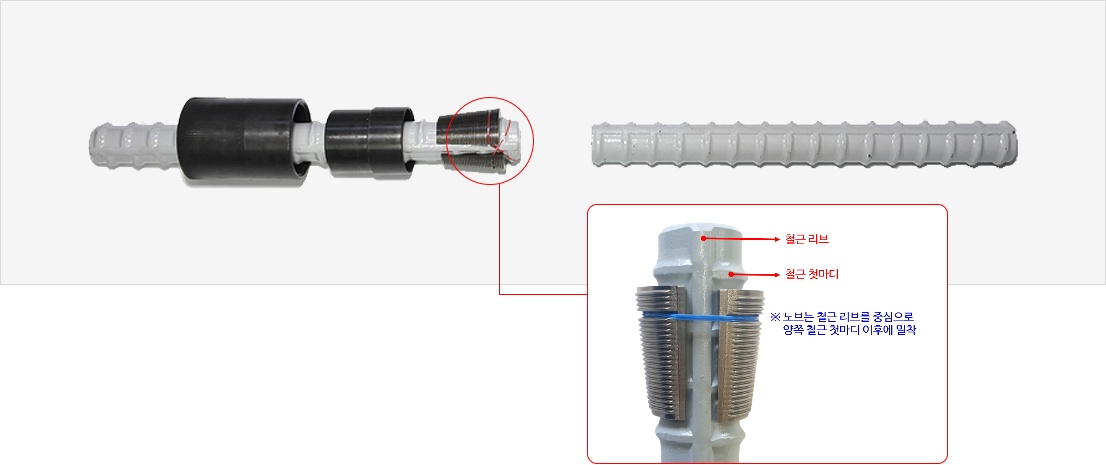

2. 철근 첫번째 마디 이후에 노브를 밀착시킨다.
-

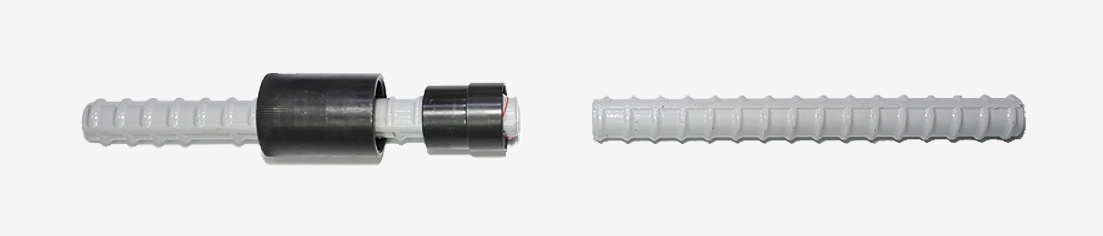

3. 턱슬리브와 노브를 손으로 돌려 조임한다.(역방향으로 2~3회 풀었다 조였다를 반복하며 완전고정한다.)
-

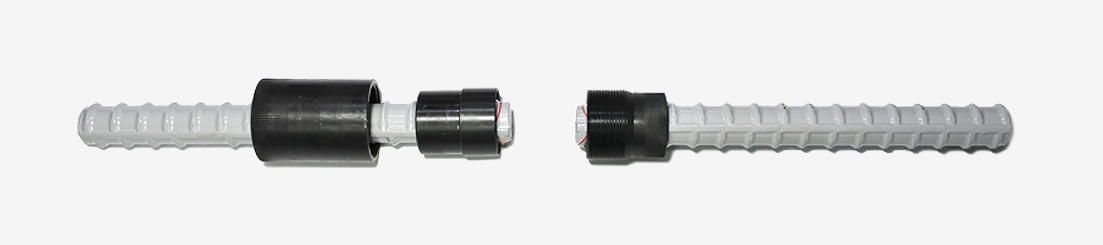

4. 반대쪽 철근에도 나사슬리브와 노브를 같은 방식으로 조임한다.
-

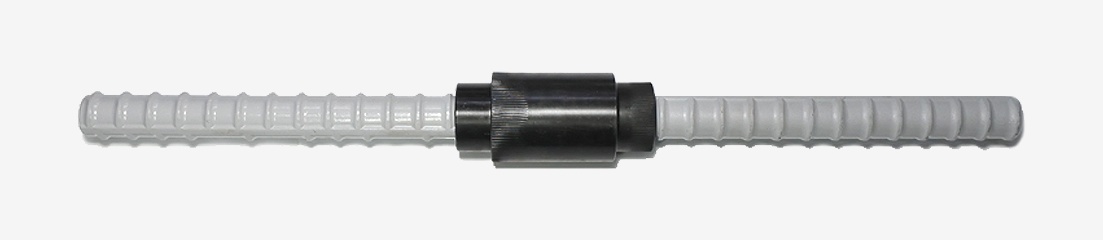

5. 커플러와 나사슬리브를 조립하여 잠근 후, 파이프렌치를 이용하여 철근이 완전고정 될 때까지 조임하여 체결완료한다.

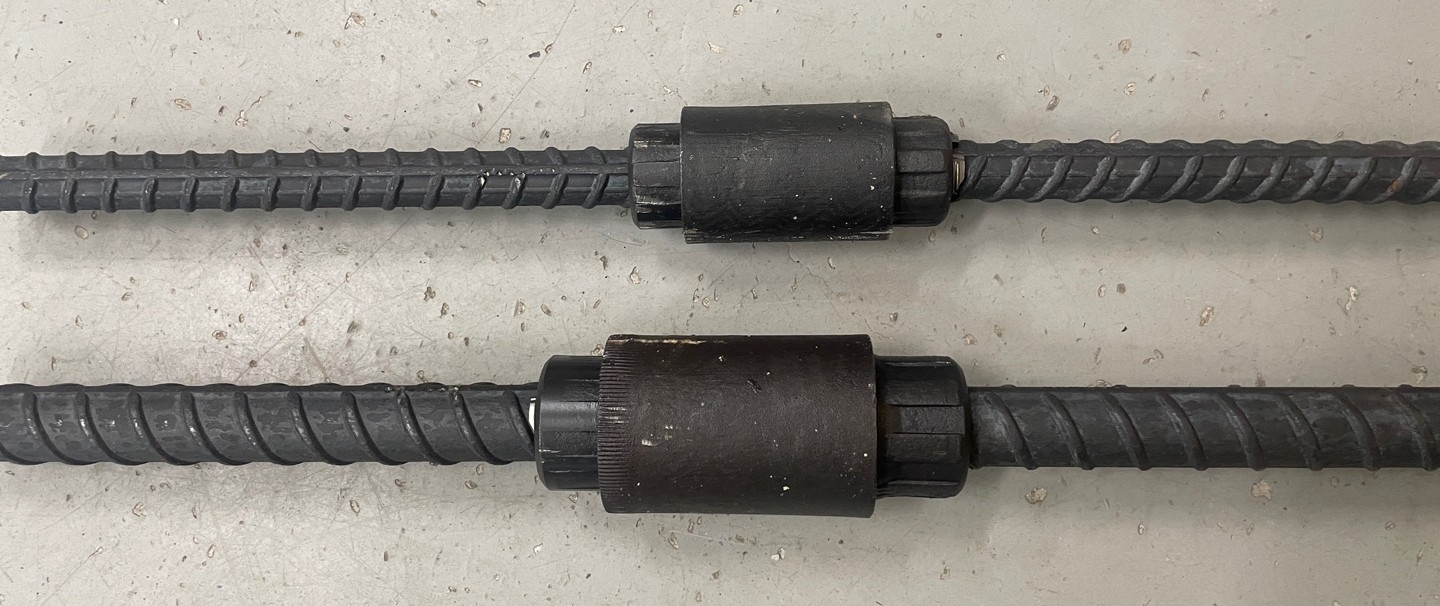

사선마디(Fishbone Type) 철근용 울트라 커플러
연간 품질관리 및 관련 자료
울트라 커플러는 SD400·SD500·SD600 강종별로 매년 1회 품질검사를 실시하며, 인장·항복·잔류변형량 등 시험 결과를 통해 제품 품질을 정기적으로 관리합니다.
강종별 최근 공개 성적서는 KS D 0249, KS B 0802 기준으로 ㈜한국건설품질연구소에서 발행되었습니다.
| 강종 | 최근 발행 | 대상 규격 | 시험 항목 | 결과 | 자료 |
|---|---|---|---|---|---|
| SD400 | 2025년 9월 11일 | D13~D32 | 인장강도·항복강도·잔류변형량 | 전 규격 합격 | 보기 |
| SD500 | 2026년 7월 10일 | D13~D32 | 인장강도·항복강도·잔류변형량 | 전 규격 합격 | 보기 |
| SD600 | 2026년 4월 17일 | D16~D32 | 인장강도·항복강도·잔류변형량 | 전 규격 합격 | 보기 |
※ 강종과 발급 연도에 따라 시험 항목 및 대상 규격은 달라질 수 있습니다.
울트라 커플러 관련 특허
※ 제품 적용 시 설계도서와 현장 품질 기준을 함께 확인하시기 바랍니다.
제품 선택과 견적 안내
울트라 커플러는 어떤 현장에 필요할까요?
울트라 커플러는 나사 가공하지 않은 철근도 현장에서 이음할 수 있는 현장체결식 철근 커플러입니다. 잔류변형을 최소화한 것이 특징입니다.
양쪽 철근이 고정되어 회전하기 어려운 구간에도 적용할 수 있습니다.
| 제품 | 용도 | 현장 확인사항 |
|---|---|---|
| 울트라 커플러 | 현장체결식 철근 이음 | 철근 강종·직경과 설치 공간 |
| 터미네이터 | 철근 단부 정착 | 정착 상세·설계 조건 |
| PC 커플러 | 프리캐스트 구조물용 철근 이음 | 센터·길이 공차와 철근 노출 길이 |
| 구조용 커플러 | 나사 가공된 고정 철근 이음 | 장·단나사 가공, 철근 간격과 체결 공간 |
제품 적용 전에는 철근 강종·직경과 현장 조건을 확인하고, 설계 요구사항에 맞는 시험자료를 검토해 주세요. 공개된 시험자료는 해당 시료·규격에 대한 결과입니다.
견적 문의에는 어떤 정보가 필요하나요?
제품명, 철근 규격 및 강종, 수량, 희망 납기일 등을 준비해 주세요.
문의하기 또는 053-581-5819로 전화 주시면 적용 제품·가격·납기, 공급원 승인서류 등을 상담할 수 있습니다.
