PC(Precasting) 커플러
HOME > >
특징
- 프리캐스트 공법 전용 커플러
- 센터가 맞지 않는 두 철근 사이도 이음 가능 (센터 공차 최대 10mm 흡수)
- 길이 공차 15mm~30mm 흡수
- 나사체결 시 압축방향으로 양쪽 철근을 당겨주는 효과 발생
- 적용 철근 강종·직경에 맞는 인장·항복·저사이클반복 시험자료 확인
- 잔류변형 최소화
- 조립이 쉽고 시공이 간편하므로 보통인부도 시공가능
- 선조립 후 현장 체결 가능 (체결시간은 규격·시공 조건별 확인)

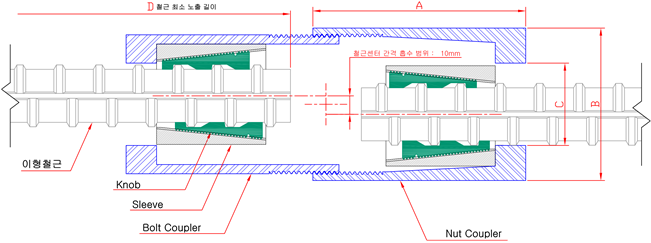

규격표
- A
- 너트 커플러의 길이
- B
- 너트 커플러 몸체의 외경
- C
- 철근 삽입부의 내경
- D
- 철근 최소 노출 길이
| 구분 | A | B | C | D |
|---|---|---|---|---|
| D13 | 55.0 | 50.0 | 22.0 | 90.0 |
| D16 | 60.0 | 55.0 | 26.0 | 100.0 |
| D19 | 71.0 | 60.0 | 30.0 | 115.0 |
| D22 | 80.0 | 65.0 | 32.0 | 130.0 |
| D25 | 90.0 | 70.0 | 35.0 | 145.0 |
| D29 | 105.0 | 75.0 | 40.0 | 165.0 |
| D32 | 120.0 | 80.0 | 43.0 | 180.0 |
| 공차 | ±1.0 | ±0.5 | ±0.5 | - |
단위 : mm※ 본 규격표의 치수는 제품의 성능 개선, 제조공정 변경 등의 사유로 변경될 수 있습니다.
부품명
-

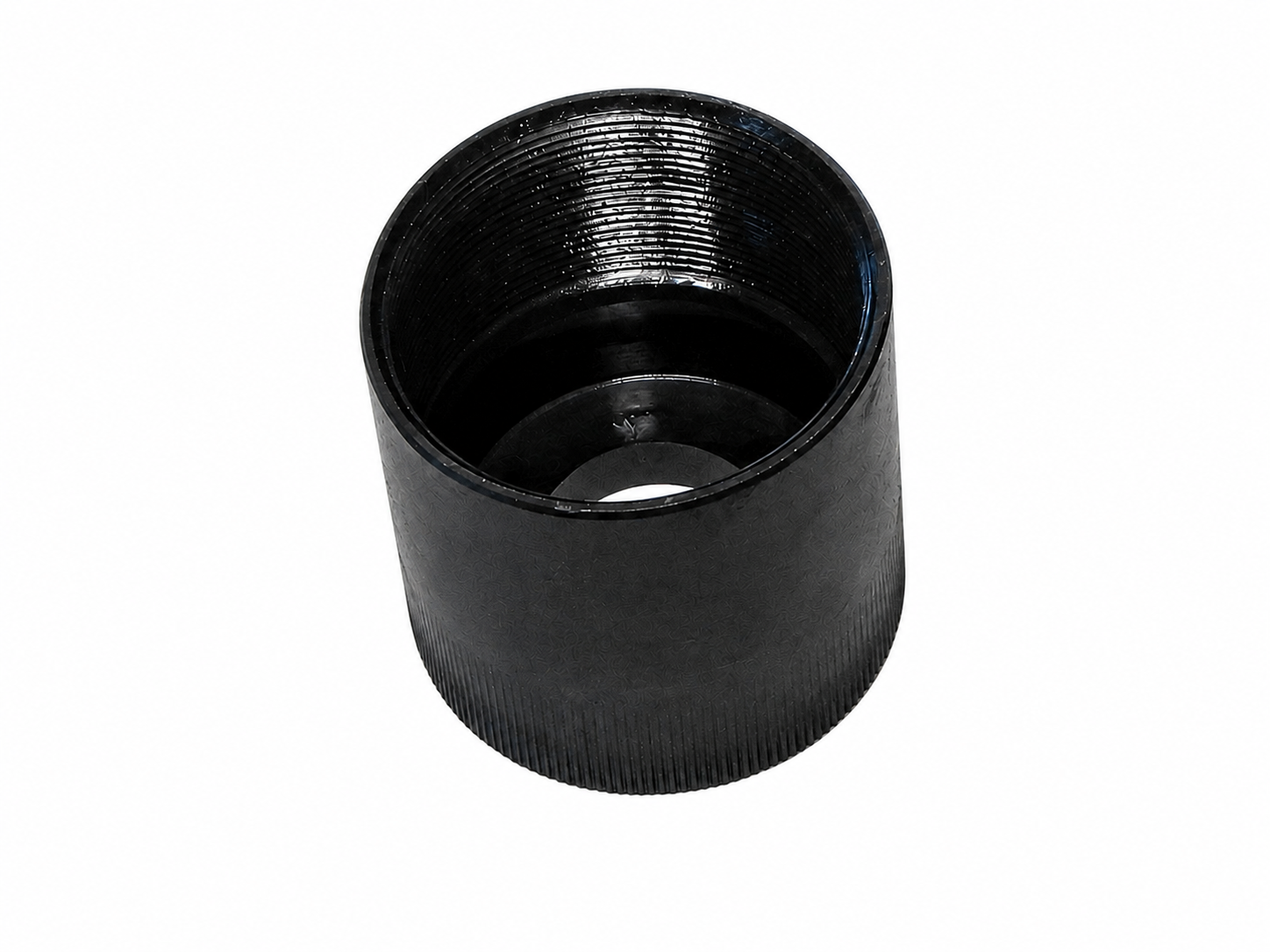

너트 커플러
-

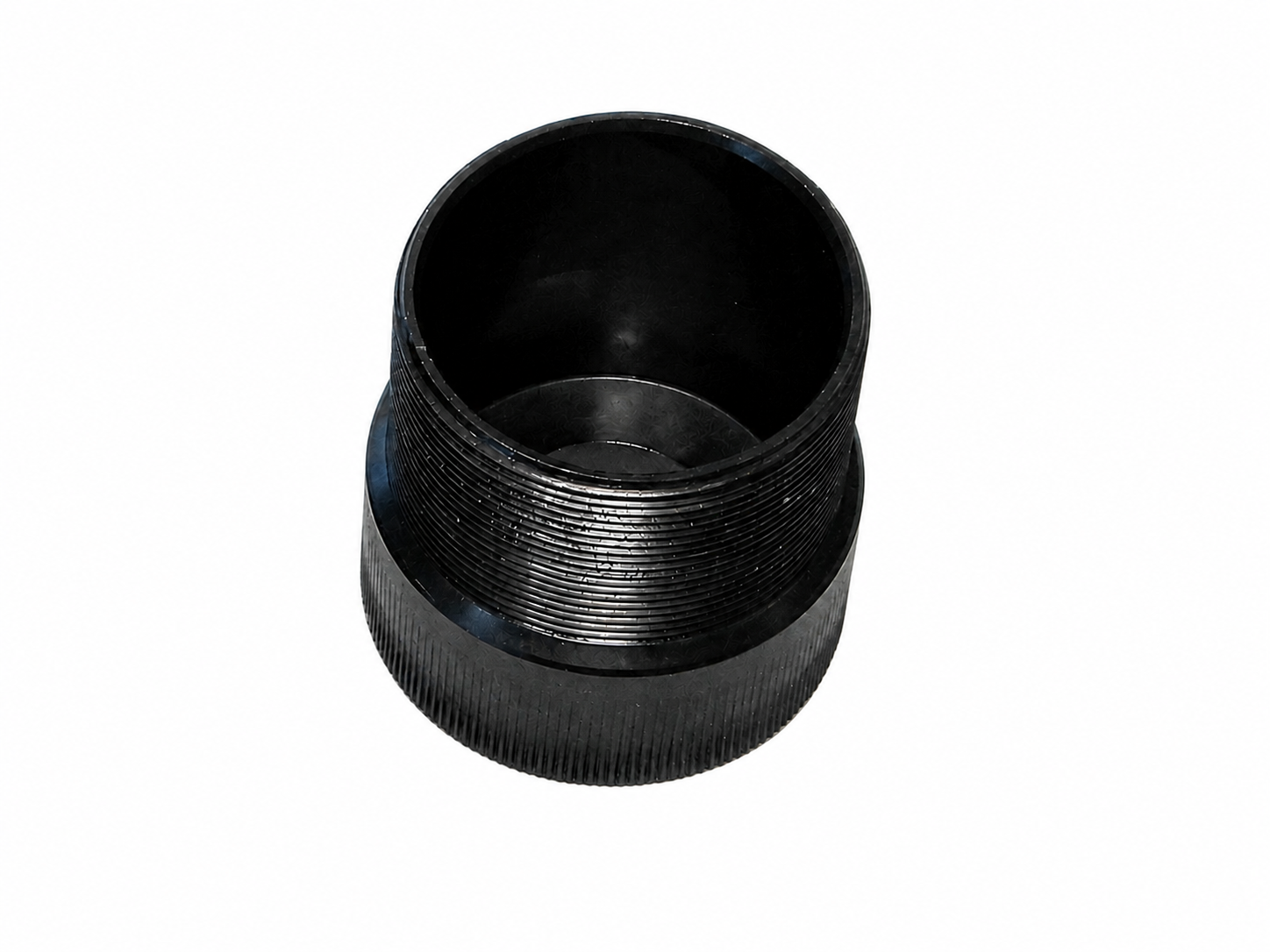

볼트 커플러
-

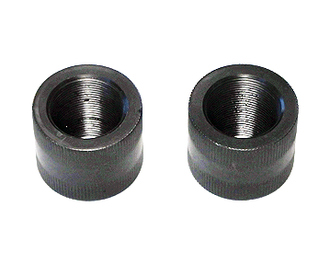

슬리브
-

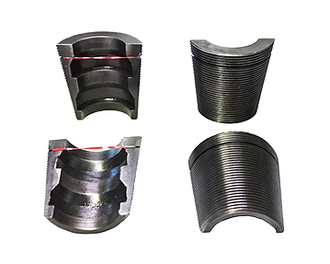

노브
체결순서
-

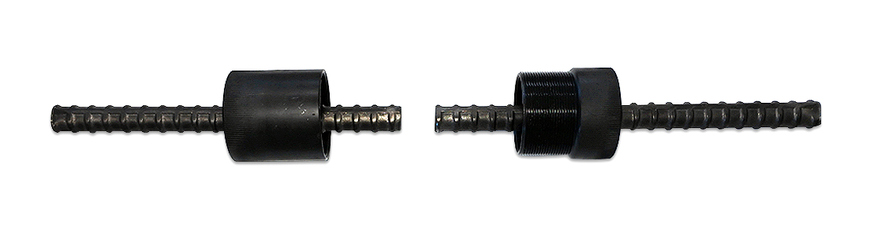

1. 이음하고자하는 철근에 커플러를 삽입한다.
-

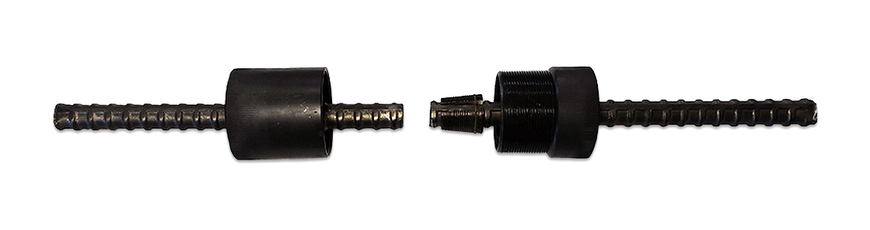

2. 노브를 철근 첫 마디 이후에 안착시킨다.
-

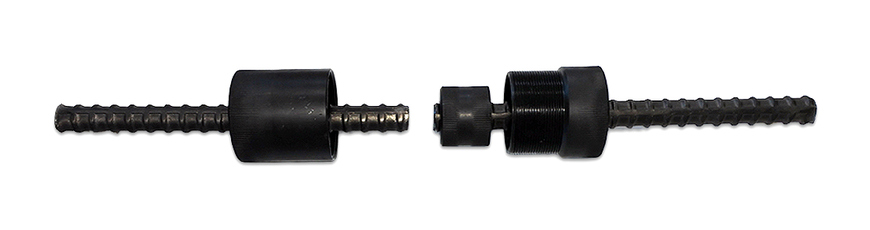

3. 슬리브와 노브를 손으로 돌려 조임한다.(역방향으로 2~3회 풀었다 조였다를 반복하며 완전고정한다.)
-

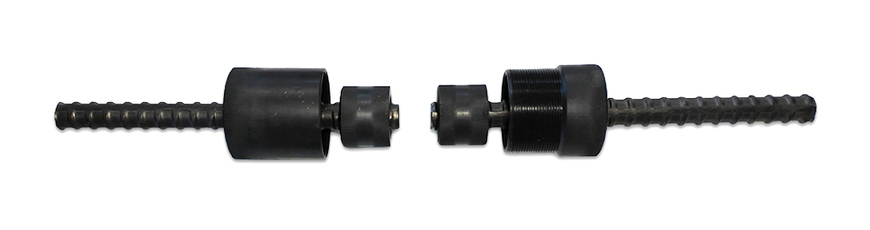

4. 반대쪽 철근에도 슬리브와 노브를 같은 방식으로 조임한다.
-

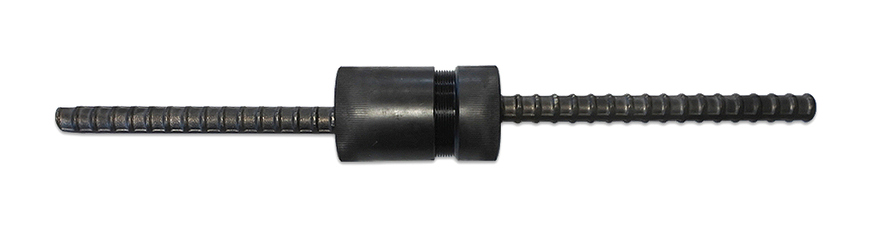

5. 커플러를 잠근 후, 파이프렌치를 이용하여 조임하여 체결완료한다.
제품 선택과 견적 안내
PC 커플러는 어떤 현장에 필요할까요?
PC 커플러는 프리캐스트 구조물의 철근 이음에 사용하는 제품입니다. 센터·길이 공차와 철근 노출 길이, 선조립 여부를 현장 도면과 함께 확인하세요. 제품에 표기된 공차의 적용 범위와 실제 체결시간은 규격·조립 조건별로 문의해 주세요.
| 제품 | 용도 | 현장 확인사항 |
|---|---|---|
| 울트라 커플러 | 현장체결식 철근 이음 | 철근 강종·직경과 설치 공간 |
| 터미네이터 | 철근 단부 정착 | 정착 상세·설계 조건 |
| PC 커플러 | 프리캐스트 구조물용 철근 이음 | 센터·길이 공차와 철근 노출 길이 |
| 구조용 커플러 | 나사 가공된 고정 철근 이음 | 장·단나사 가공, 철근 간격과 체결 공간 |
제품 적용 전에는 철근 강종·직경과 현장 조건을 확인하고, 설계 요구사항에 맞는 시험자료를 검토해 주세요. 공개된 시험자료는 해당 시료·규격에 대한 결과입니다.
견적 문의에는 어떤 정보가 필요하나요?
제품명, 철근 규격 및 강종, 수량, 희망 납기일 등을 준비해 주세요.
문의하기 또는 053-581-5819로 전화 주시면 적용 제품·가격·납기, 공급원 승인서류 등을 상담할 수 있습니다.
