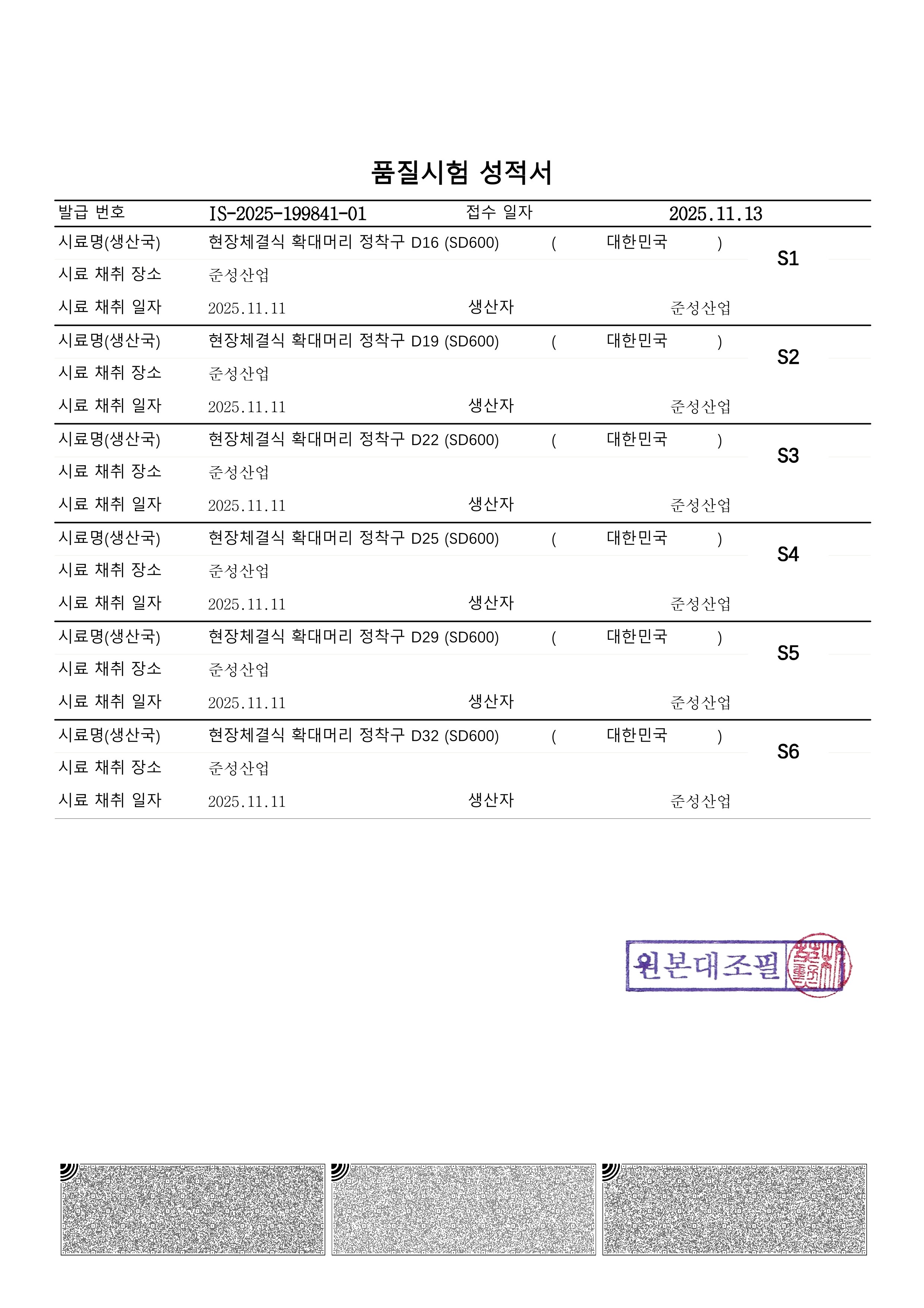

현장체결식 확대머리 정착구(터미네이터) SD600 인장, 항복 성적서 (D16~D32)_2025년 11월
시험성적서 문서 정보
페이지 내용 수정일:
문서 정보와 측정값은 웹본문(HTML)으로 확인할 수 있습니다. 원본 자료는 아래 이미지로 제공합니다. PDF 첨부파일은 하단에서 내려받을 수 있습니다.
- 대상 제품
- 현장체결식 확대머리 정착구 SD600 (D16~D32)
- 시험 기준·방법
- KS B 0802, KS D 3871
- 시험 기관
- 한국건설기술연구소
- 시험 또는 발행 시점
- 2025-11-21 (발행일)
- 결과 요약
- D16·D19·D22·D25·D29·D32 규격의 인장강도·항복강도 시험 결과가 모두 합격으로 확인됨.
시험 결과는 해당 원본의 시료에 한정됩니다. 국내 현장 적용 시 제품·철근 강종·직경과 요구 조건이 일치하는지 확인해 주세요.

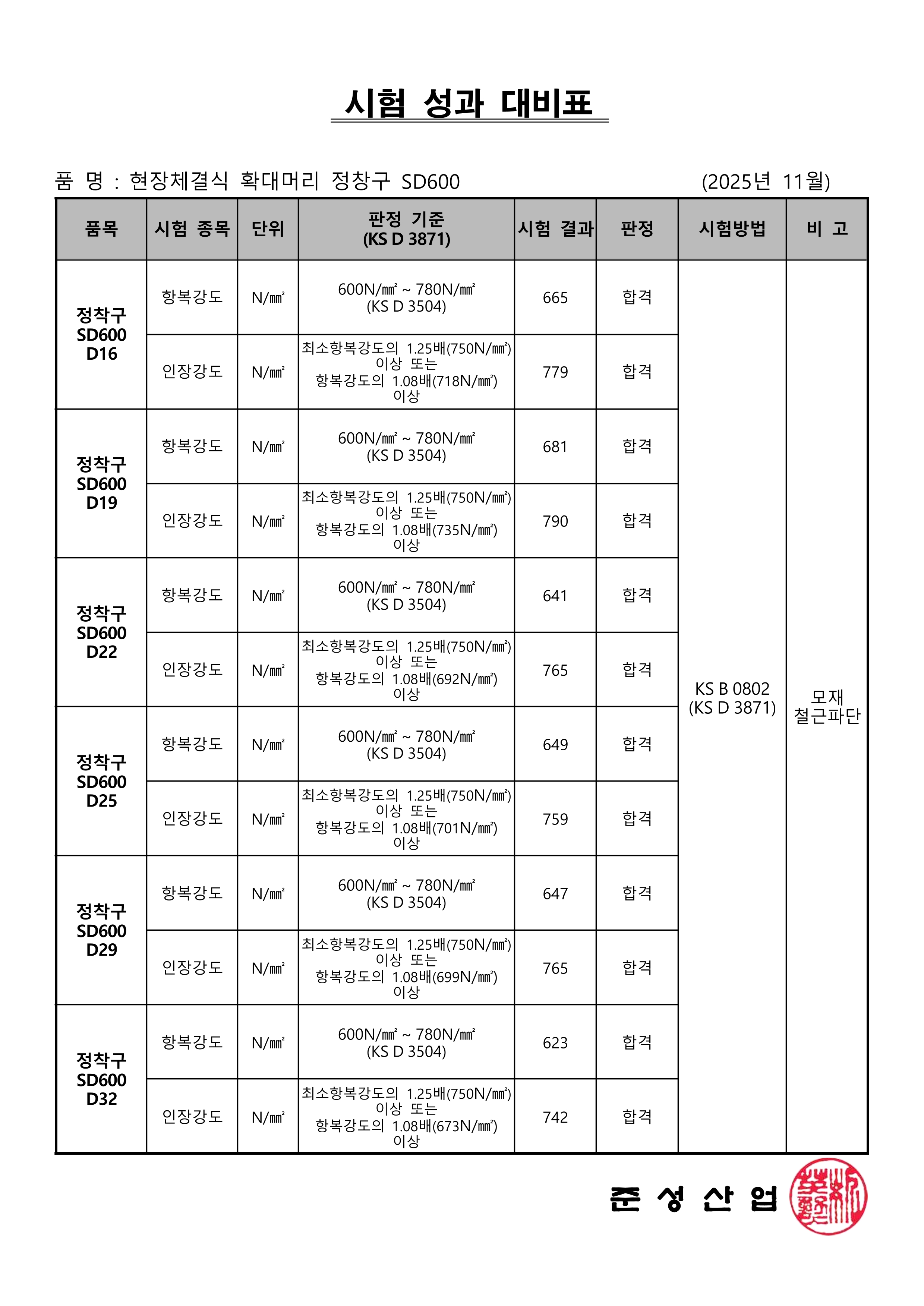

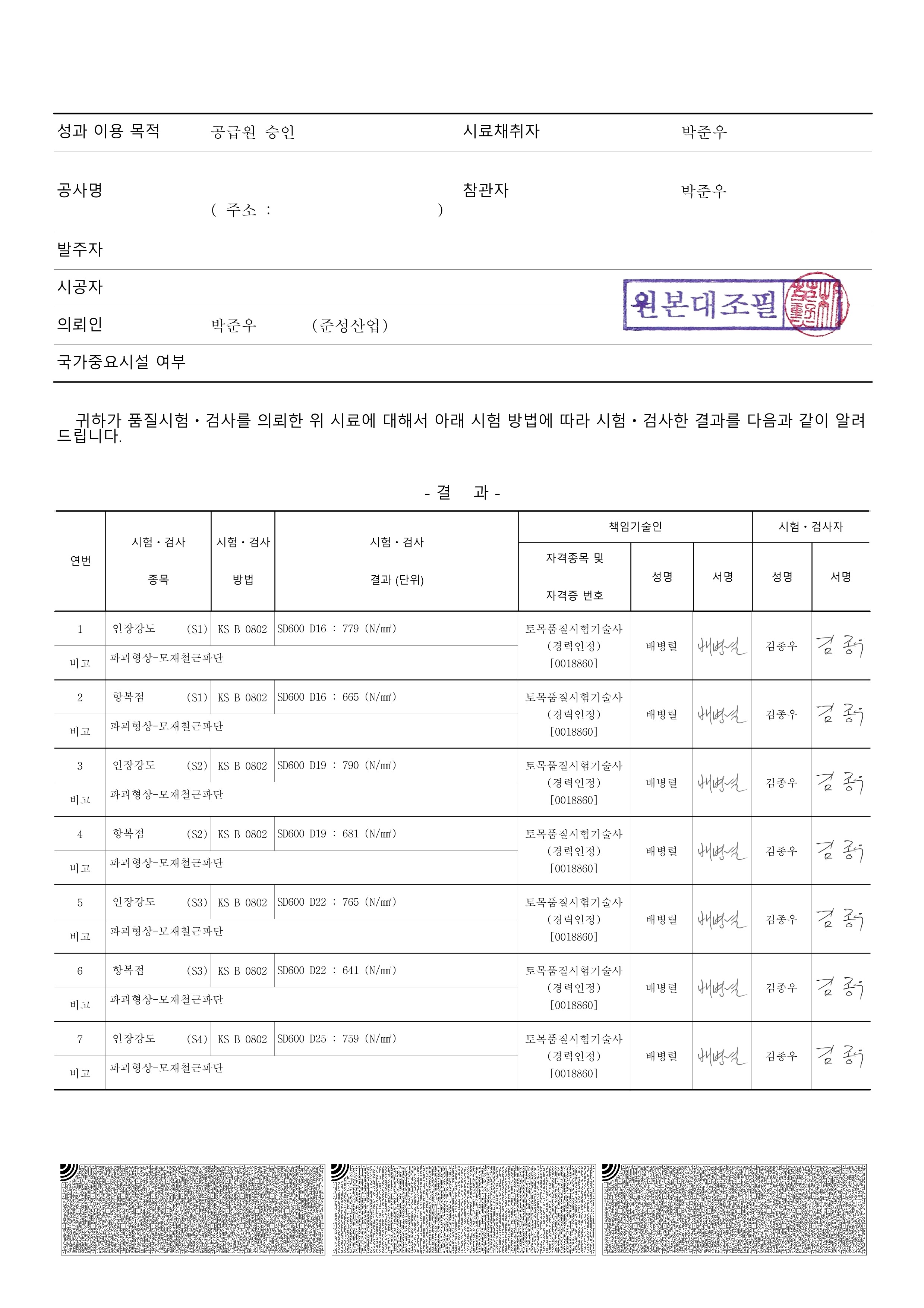

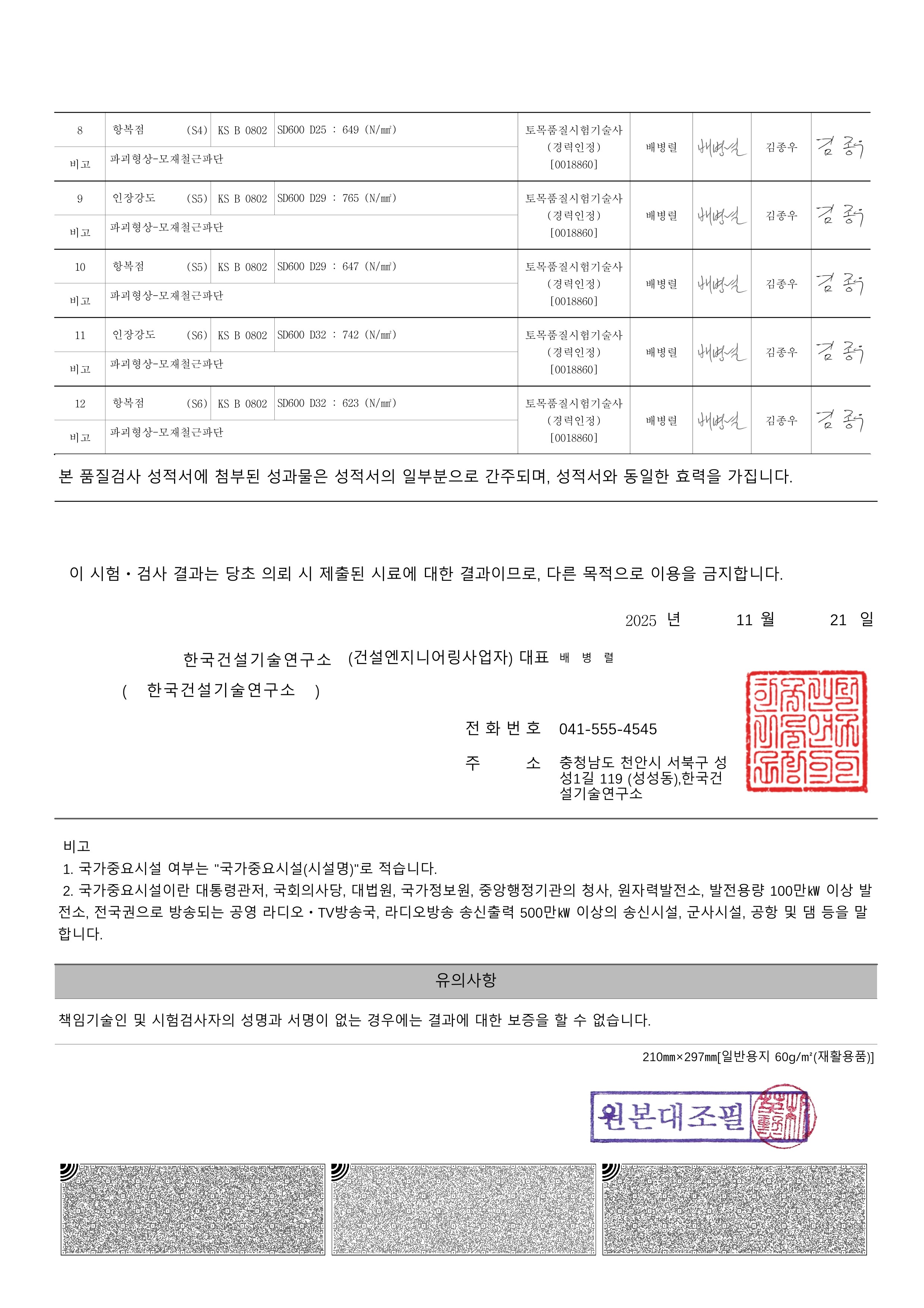

규격별 시험 결과
터미네이터 SD600 · 2025-11-21 발행
기관 성적서의 측정값을 규격별로 정리했습니다. 시험 결과는 해당 성적서의 시료에 대한 결과입니다.
| 규격 | 항복강도 N/mm² |
인장강도 N/mm² |
인장 판정 기준 N/mm² |
파단 부위 | 근거 |
|---|---|---|---|---|---|
| D16 | 665 | 779 | 750 이상 또는 718 이상 |
모재 철근 파단 | D16 원본 |
| D19 | 681 | 790 | 750 이상 또는 735 이상 |
모재 철근 파단 | D19 원본 |
| D22 | 641 | 765 | 750 이상 또는 692 이상 |
모재 철근 파단 | D22 원본 |
| D25 | 649 | 759 | 750 이상 또는 701 이상 |
모재 철근 파단 | D25 원본 |
| D29 | 647 | 765 | 750 이상 또는 699 이상 |
모재 철근 파단 | D29 원본 |
| D32 | 623 | 742 | 750 이상 또는 673 이상 |
모재 철근 파단 | D32 원본 |
모바일에서는 표를 좌우로 밀어 전체 항목을 볼 수 있습니다.
판정 기준
준성산업 시험 성과 대비표 기준: 항복강도 600~780 N/mm², 인장강도 최소항복강도의 1.25배(750 N/mm²) 이상 또는 실측 항복강도의 1.08배 이상(규격별 기준값은 표 참조).
시험 성과 대비표에 근거한 기준이며, 현행 규격의 모든 조건을 대신하지 않습니다.
측정값 출처: 한국건설기술연구소 · KS B 0802
준성산업 현장체결식 확대머리 정착구 터미네이터 품질검사 성적서입니다.
