울트라커플러(현장체결식 철근커플러) SD400 인장, 항복, 잔류변형량 품질검사 성적서 (D13~D32)_2026년 10월
시험성적서 문서 정보
페이지 내용 수정일:
문서 정보와 측정값은 웹본문(HTML)으로 확인할 수 있습니다. 원본 자료는 아래 이미지로 제공합니다. PDF 첨부파일은 하단에서 내려받을 수 있습니다.
- 대상 제품
- 울트라커플러(현장체결식 철근커플러) SD400 (D13~D32)
- 시험 기준·방법
- KS D 0249, KS B 0802
- 시험 기관
- ㈜한국건설품질연구소
- 시험 또는 발행 시점
- 2026-10-28 (발행일)
- 결과 요약
- D13~D32 7개 규격의 항복강도·인장강도·잔류변형량과 철근 파단 결과를 확인했습니다.
전 규격이 첨부 시험성과대비표 기준을 만족합니다.
결과는 해당 시료에 한정됩니다.
시험 결과는 해당 원본의 시료에 한정됩니다. 국내 현장 적용 시 제품·철근 강종·직경과 요구 조건이 일치하는지 확인해 주세요.
규격별 시험 결과
울트라 커플러 SD400 · 2026-10-28 발행
기관 성적서의 측정값을 규격별로 정리했습니다. 시험 결과는 해당 성적서의 시료에 대한 결과입니다.
| 규격 | 항복강도 N/mm² |
인장강도 N/mm² |
잔류변형량 mm |
파단 부위 | 근거 |
|---|---|---|---|---|---|
| D13 | 456 | 573 | 0.14 | 철근 파단 | D13 원본 PDF (2쪽) |

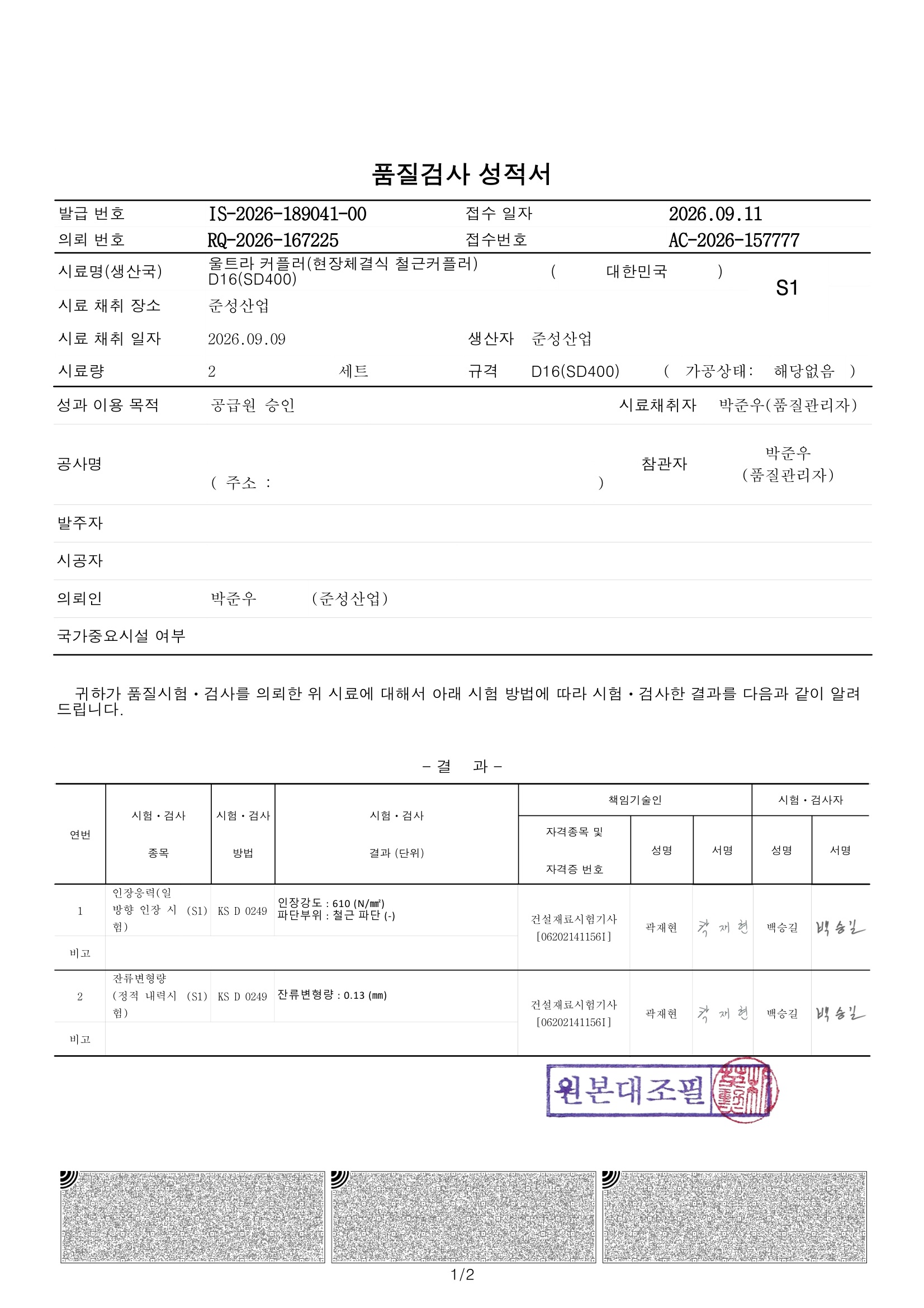

| D16 | 453 | 610 | 0.13 | 철근 파단 | D16 원본 PDF (2쪽) |

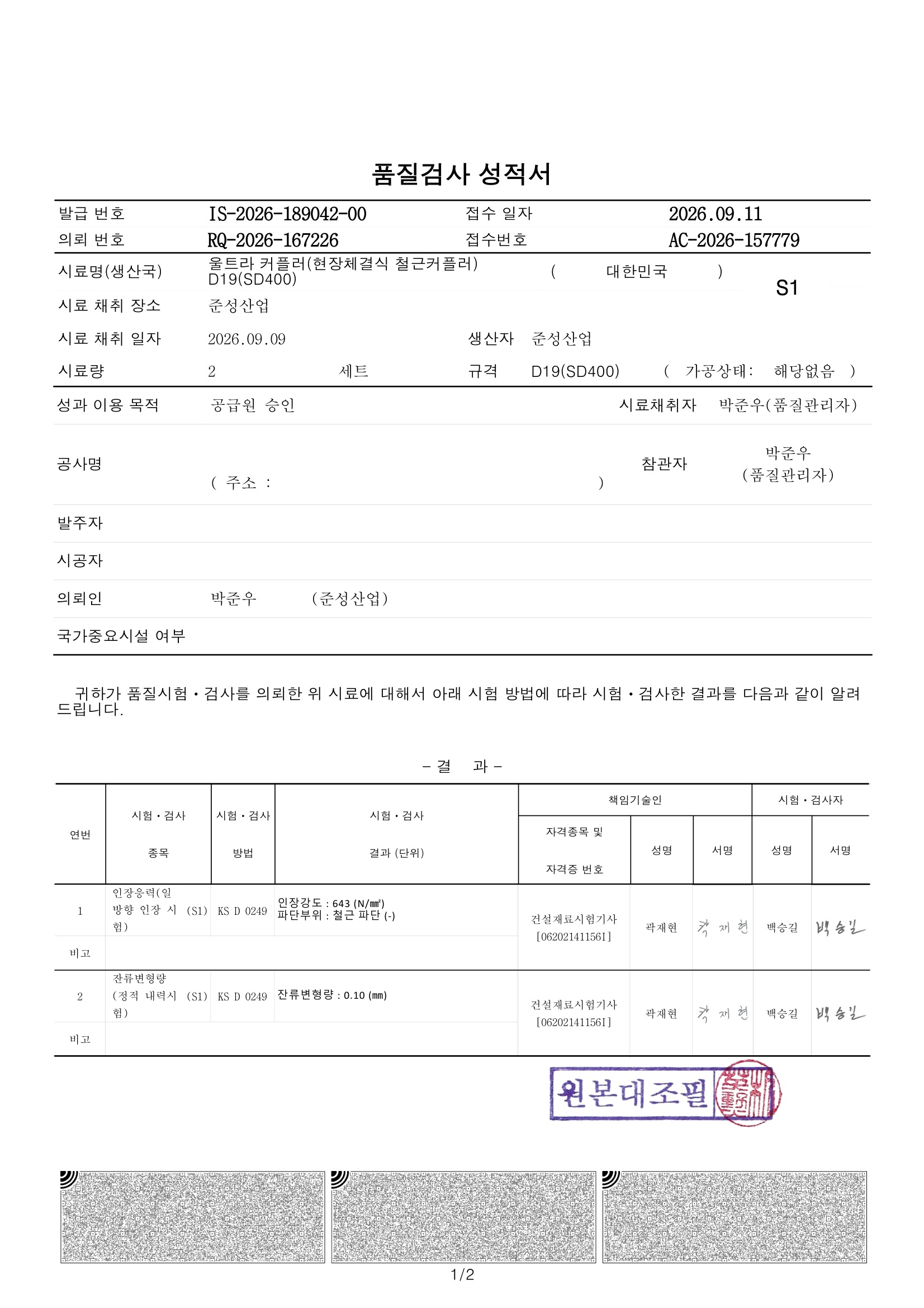

| D19 | 502 | 643 | 0.10 | 철근 파단 | D19 원본 PDF (2쪽) |

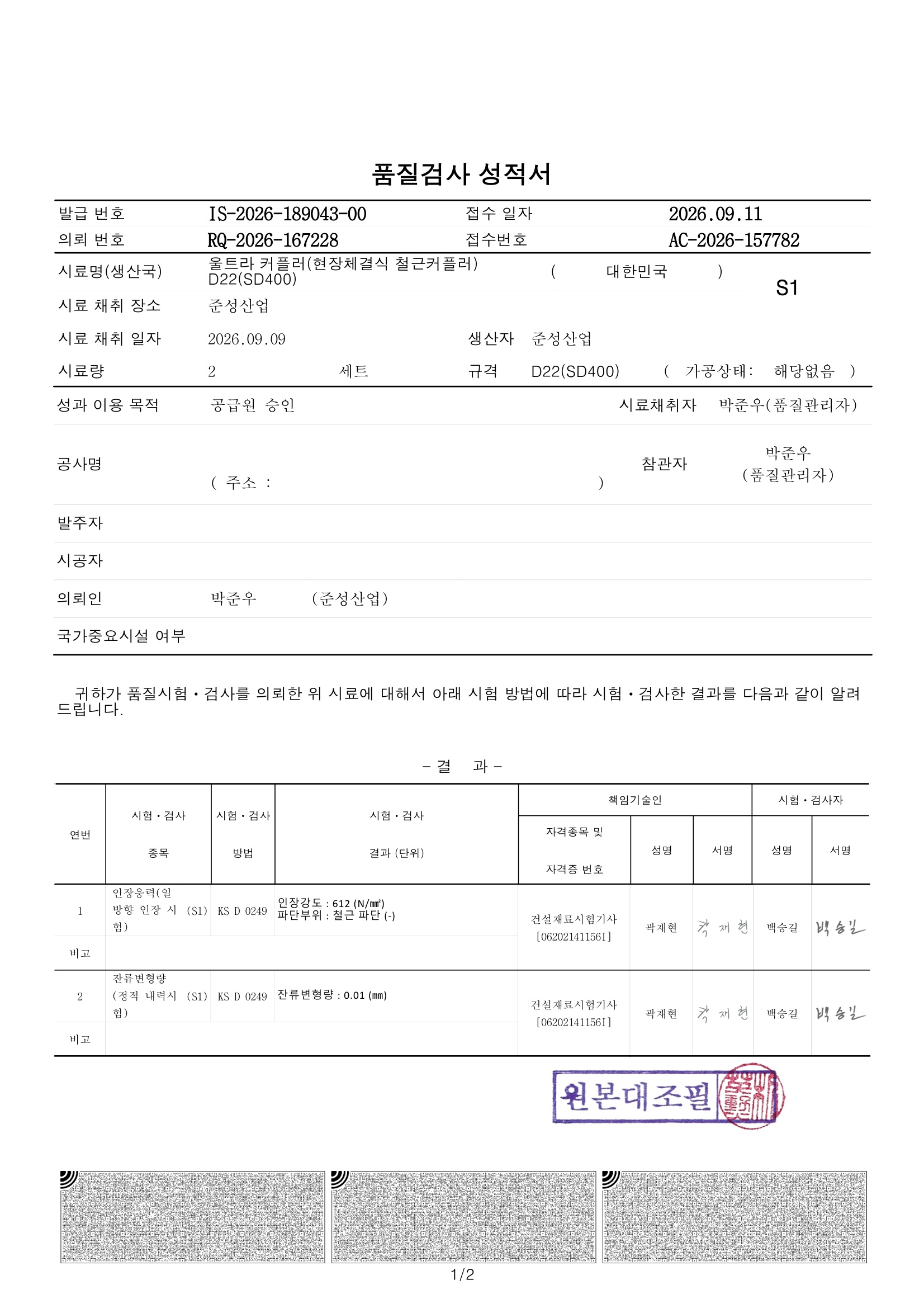

| D22 | 445 | 612 | 0.01 | 철근 파단 | D22 원본 PDF (2쪽) |
| D25 | 458 | 588 | 0.02 | 철근 파단 | D25 원본 PDF (2쪽) |
| D29 | 455 | 583 | 0.16 | 철근 파단 | D29 원본 PDF (2쪽) |

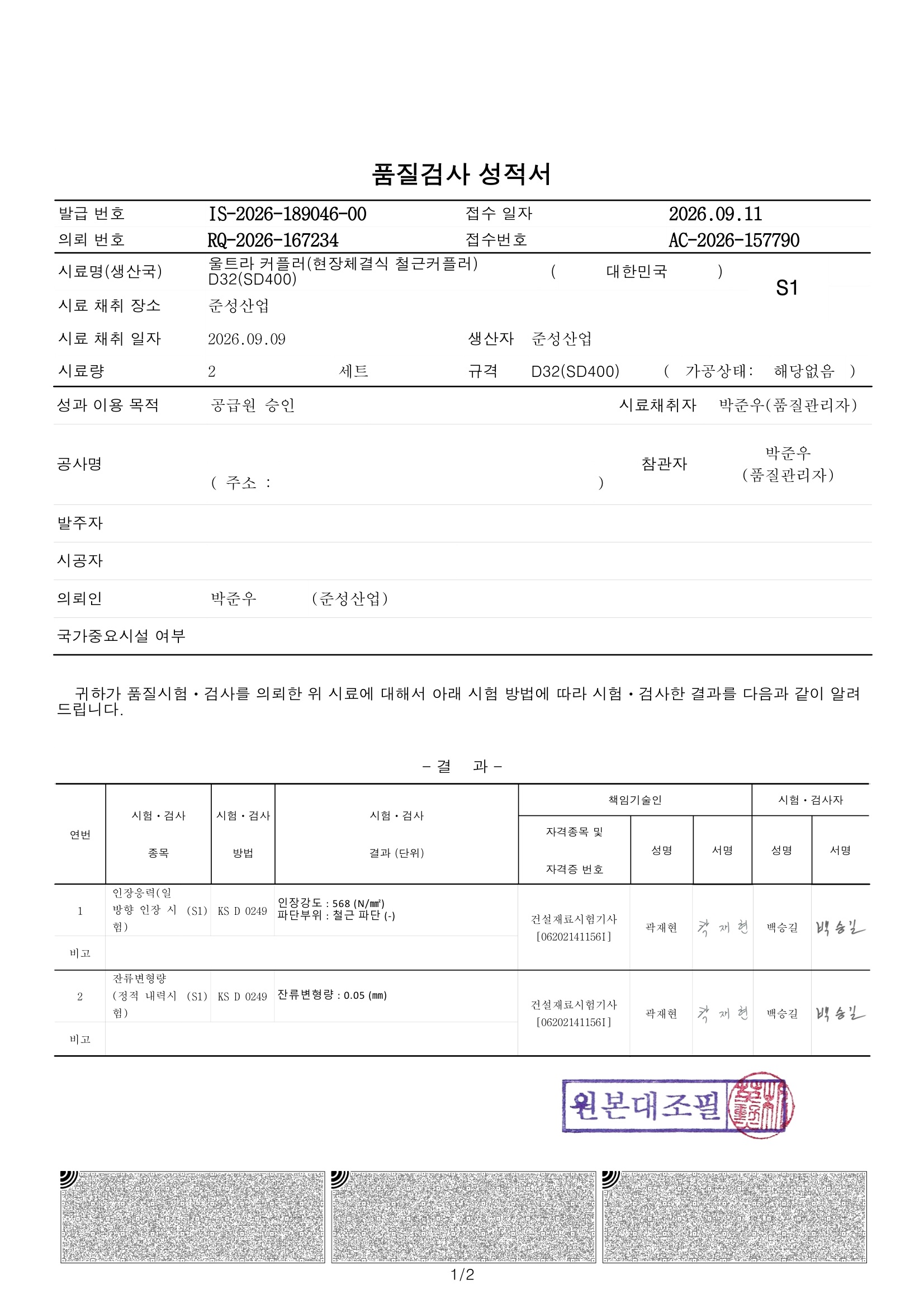

| D32 | 436 | 568 | 0.05 | 철근 파단 | D32 원본 PDF (2쪽) |
모바일에서는 표를 좌우로 밀어 전체 항목을 볼 수 있습니다.
판정 기준

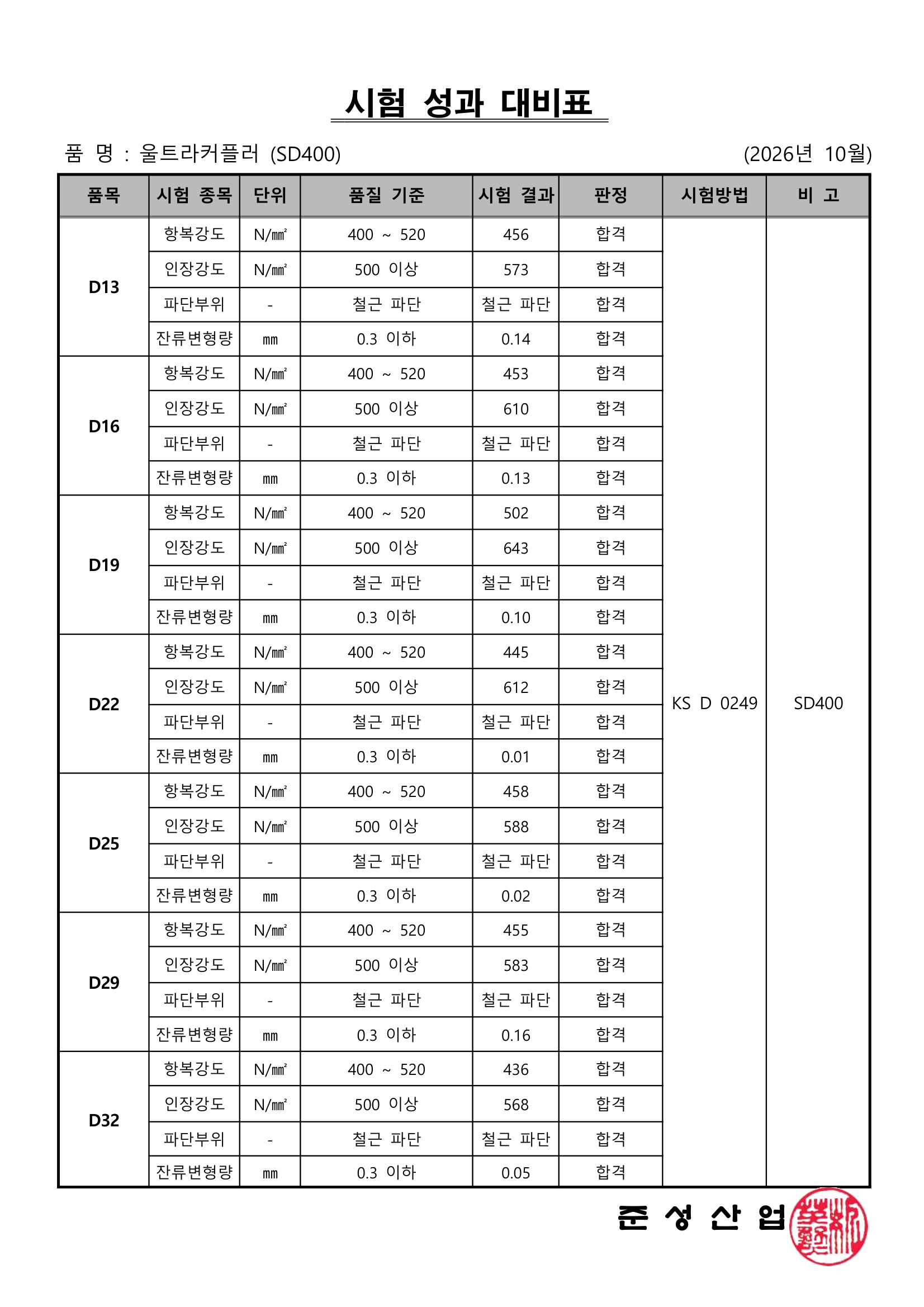

준성산업 시험 성과 대비표 기준: 항복강도 400~520 N/mm², 인장강도 500 N/mm² 이상, 잔류변형량 0.3 mm 이하, 철근 파단.
시험 성과 대비표에 근거한 기준이며, 현행 규격의 모든 조건을 대신하지 않습니다.
측정값 출처: ㈜한국건설품질연구소 · KS D 0249, KS B 0802
준성산업 울트라 커플러(현장체결식 철근커플러) 품질검사 성적서입니다.
